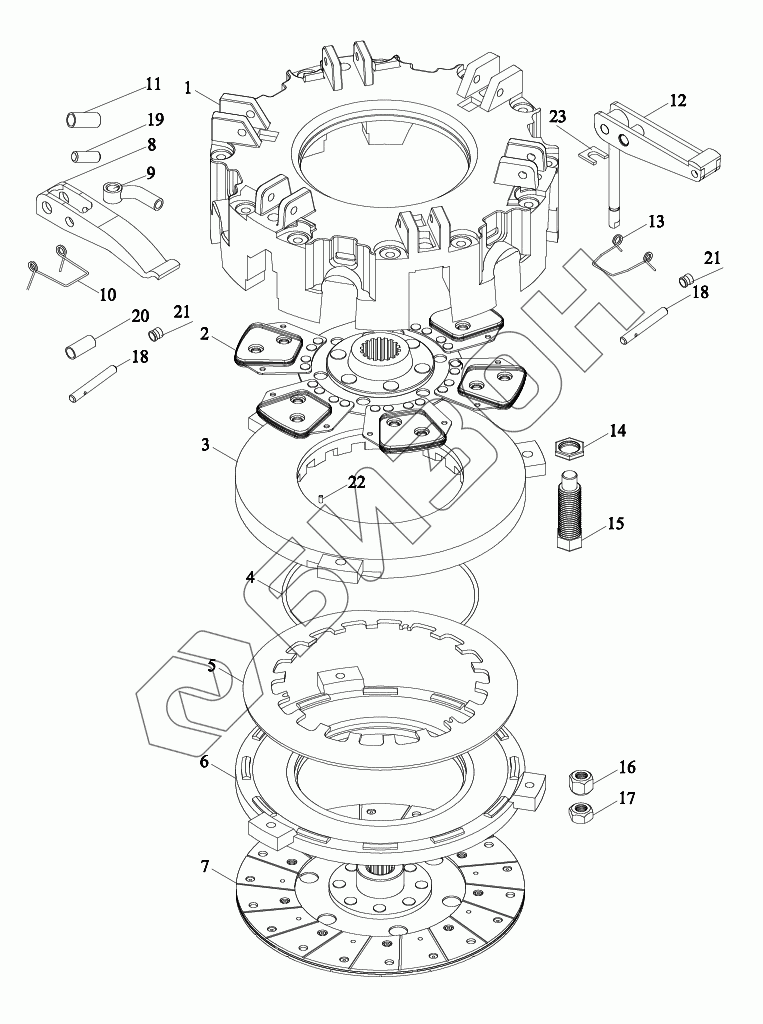

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Cцепление
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB704.211 | TB704.211 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | TB704.211-01 | Корпус сцепления |
Загрузка ...
|
|
| 2 | TB704.211-02 | Диск ведомый |
Загрузка ...
|
|
| 3 | TS04211010003 | Диск нажимной основной |
Загрузка ...
|
|
| 4 | TB704.211-04 | Кольцо опорное |
Загрузка ...
|
|
| 5 | TS04211010004 | Пружина |
Загрузка ...
|
|
| 6 | TB704.211-06 | Диск напорный |
Загрузка ...
|
|
| 7 | TS04211010002 | Диск ведомый |
Загрузка ...
|
|
| 8 | TB704.211-08 | Рычаг |
Загрузка ...
|
|
| 9 | TB704.211-09 | Торкатель |
Загрузка ...
|
|
| 10 | TS04211010005 | Пружина |
Загрузка ...
|
|
| 11 | TB704.211-11 | Муфта толкателя |
Загрузка ...
|
|
| 12 | TB704.211-12 | Рычаг вспомогательный отжимной |
Загрузка ...
|
|
| 13 | TS04211010007 | Пружина |
Загрузка ...
|
|
| 14 | TB704.211-14 | Гайка |
Загрузка ...
|
|
| 15 | TB704.211-15 | Винт |
Загрузка ...
|
|
| 16 | TB704.211-16 | Гайка |
Загрузка ...
|
|
| 17 | TB704.211-17 | Болт |
Загрузка ...
|
|
| 18 | TS04211010008 | Штырь |
Загрузка ...
|
|
| 19 | TB704.211-19 | Ось штыря |
Загрузка ...
|
|
| 20 | TB704.211-20 | Кожух |
Загрузка ...
|
|
| 21 | TS04211010009 | Втулка запирающая |
Загрузка ...
|
|
| 22 | GBT879.1-4X16 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 23 | TS04211010011 | Прокладка вилки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
