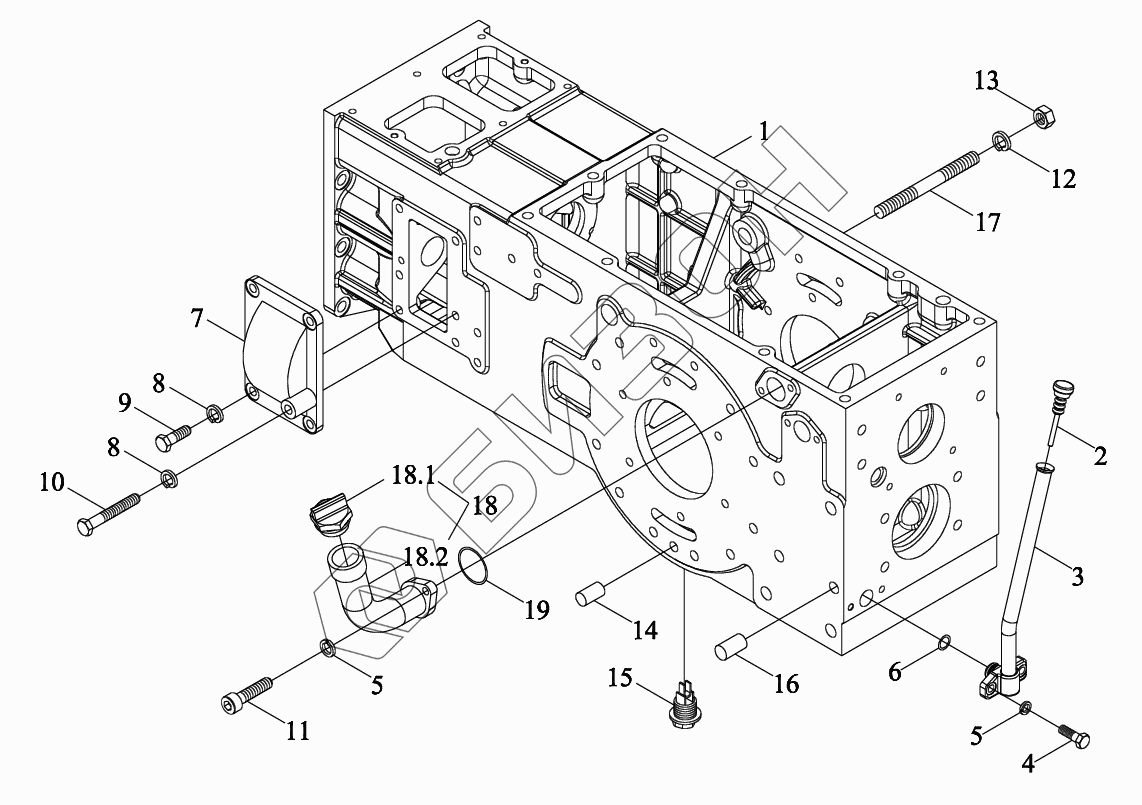

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Картер заднего моста
1
2
3
4
5
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
18.1
18.2
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04384020000 | TS04384020000 | Картер заднего моста в сборе |
Загрузка ...
|
|
| 1 | TS04384020001 | Корпус картера |
Загрузка ...
|
|
| 2 | TB604.384.4 | Маслоизмеритель |
Загрузка ...
|
|
| 3 | TB604.384.2 | Трубка маслоизмерителя |
Загрузка ...
|
|
| 4 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT3452.1-15.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | FT300.38J.206 | Крышка боковая |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT5782-M10X60-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | GBT70.1-M8X20-8.8 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 12 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 13 | GBT6171-M12X1.25-10-A2L | Гайка |
Загрузка ...
|
|
| 14 | GBT119.1-12m6X28-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | FT65.38.026 | Пробка масляная |
Загрузка ...
|
|
| 16 | TB554.384-02 | Продавать |
Загрузка ...
|
|
| 17 | GBT899-AM12-M12X1.25X80-10.9-A2L | Шпилька с двойной головкой |
Загрузка ...
|
|
| 18 | TB604.384.3 | Штуцер заливной |
Загрузка ...
|
|
| 18.1 | TB604.384.3.1 | Штуцер заливной |
Загрузка ...
|
|
| 18.2 | TB604.384.3.2 | Ввёртыш |
Загрузка ...
|
|
| 19 | GBT3452.1-32.5X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
