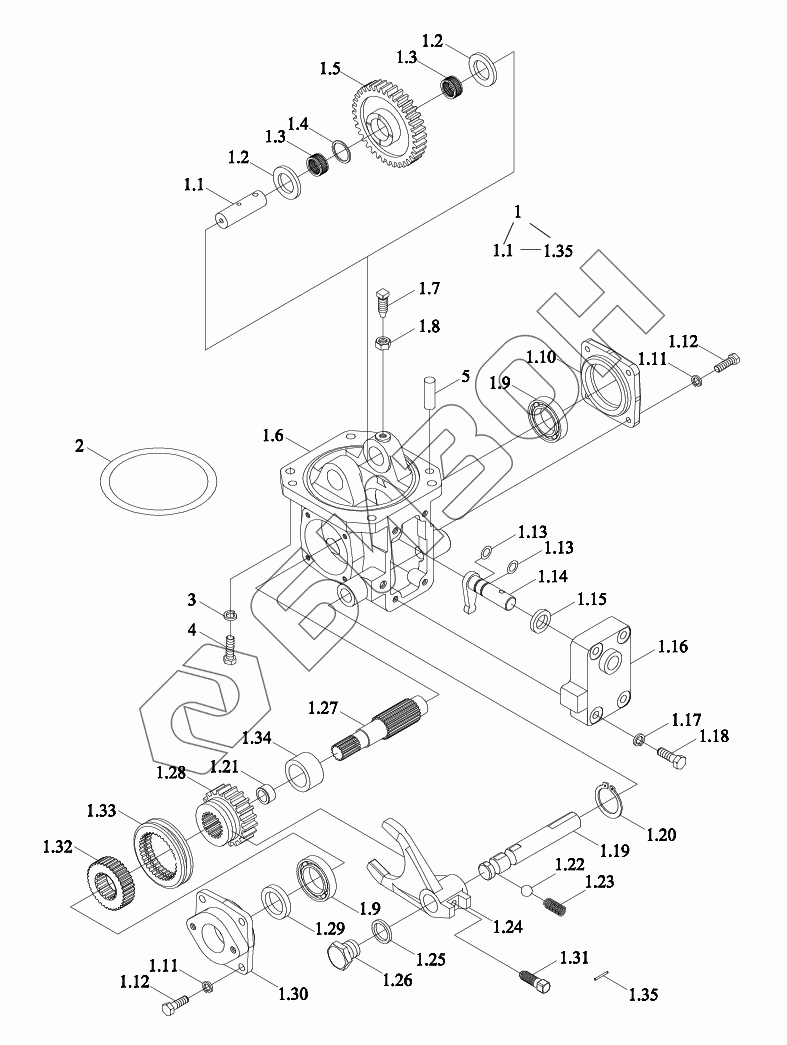

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Корпус раздаточной передачи
1
1.1
1.1
1.1
1.2
1.2
1.3
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.9
1.1
1.1
1.1
1.11
1.11
1.12
1.12
1.13
1.13
1.14
1.15
1.16
1.17
1.18
1.19
1.20
1.21
1.22
1.23
1.24
1.25
1.26
1.27
1.28
1.29
1.30
1.31
1.32
1.33
1.34
1.35
3
4
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM3B421190000 | TM3B421190000 | Корпус раздаточной передачи в сборе |
Загрузка ...
|
|
| 1 | TM3B421190001 | Корпус раздаточной коробки |
Загрузка ...
|
|
| 1.1 | TB554.421B.1-05 | Вал |
Загрузка ...
|
|
| 1.2 | FT304.42F.103 | Кольцо упорное |
Загрузка ...
|
|
| 1.3 | JBT7918-K25X31X20 | Роликоподшипник радиальный игольчатый с кронштейном |
Загрузка ...
|
|
| 1.4 | FT304.42.126 | Втулка отсечная |
Загрузка ...
|
|
| 1.5 | TB554.421H.1-02 | Шестерня паразитная |
Загрузка ...
|
|
| 1.6 | TB554.421H.1-03 | Корпус картера |
Загрузка ...
|
|
| 1.7 | FT304.42.112 | Винт |
Загрузка ...
|
|
| 1.8 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 1.9 | GBT276-6306 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 1.1 | FT304.42.117 | Крышка подшипника |
Загрузка ...
|
|
| 1.11 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 1.12 | GBT5783-M8X20-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.13 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 1.14 | TB554.423B.1 | Вал |
Загрузка ...
|
|
| 1.15 | TB554.423B-02 | Втулка отсечная |
Загрузка ...
|
|
| 1.16 | TB554.423B-01 | Крышка боковая |
Загрузка ...
|
|
| 1.17 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 1.18 | GBT5782-M10X45-8.8-A3L | Болт |
Загрузка ...
|
|
| 1.19 | TB554.421B.1-08 | Ось вилки переключения |
Загрузка ...
|
|
| 1.20 | GBT894.1-38 | Кольцо стопорное |
Загрузка ...
|
|
| 1.21 | TB554.421B.1-06 | Втулка |
Загрузка ...
|
|
| 1.22 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 1.23 | FT804.42.151 | Пружина |
Загрузка ...
|
|
| 1.24 | TB554.421H.1-04 | Вилка отводная |
Загрузка ...
|
|
| 1.25 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 1.26 | FT804.42.110 | Пробка |
Загрузка ...
|
|
| 1.27 | TB554.421B.1-04 | Вал |
Загрузка ...
|
|
| 1.28 | TB554.421J.1-01 | Колесо зубчатое |
Загрузка ...
|
|
| 1.29 | GBT9877.1-FB30X52X7D | Втулка уплотнительная |
Загрузка ...
|
|
| 1.30 | FT304.42F.106 | Седло подшипника |
Загрузка ...
|
|
| 1.31 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 1.32 | FT804.42.115 | Станина зубчатая |
Загрузка ...
|
|
| 1.33 | TB504.421.1-04 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 1.34 | FT804.42.119a | Втулка |
Загрузка ...
|
|
| 1.35 | TA800.212B-02 | Проволока стальная |
Загрузка ...
|
|
| 3 | GBT3452.1-132X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 4 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 5 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT119.1-10m6X20-A0P | Штырь цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
