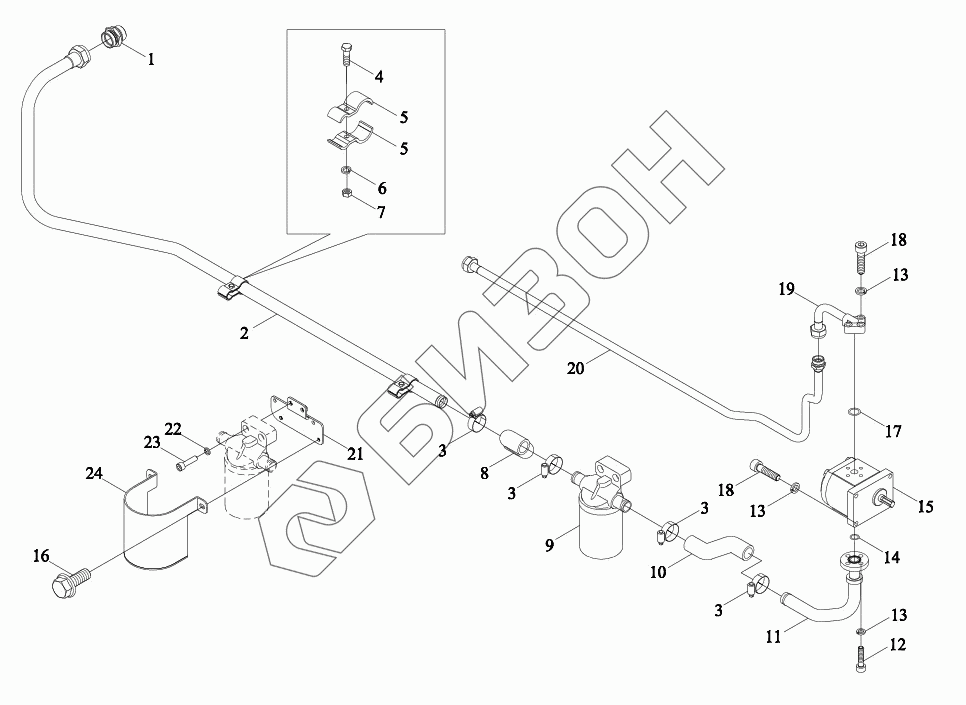

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Масляный фильтр маслопровода масляного насоса
1
2
3
3
3
3
4
5
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TB3S581010000K | TB3S581010000K | Фильтр масляный маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | TC03581030007 | Штуцер соединительный |
Загрузка ...
|
|
| 2 | TC02581480001K | Труба стальная |
Загрузка ...
|
|
| 3 | Q67638 | Хомут шланга B-типа |
Загрузка ...
|
|
| 4 | GBT5783-M6X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | TB504.581E.1 | Прокладка |
Загрузка ...
|
|
| 6 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 7 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 8 | TB3S581010001K | Шланг всасывания масла |
Загрузка ...
|
|
| 9 | TB504.581E.2 | Фильтр |
Загрузка ...
|
|
| 10 | TS04581070007K | Труба отвода масла |
Загрузка ...
|
|
| 11 | TS04581070002K | Маслопровод |
Загрузка ...
|
|
| 12 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 13 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 14 | GBT3452.1-21.2X1.80G | Кольцо в форме О |
Загрузка ...
|
|
| 15 | TC02581240001K | Насос шестеренный |
Загрузка ...
|
|
| 16 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT3452.1-18.0X2.65G | Уплотнительное кольцо |
Загрузка ...
|
|
| 18 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 19 | TS04581070010K | Маслопровод |
Загрузка ...
|
|
| 20 | TS04581070008K | Маслопровод |
Загрузка ...
|
|
| 21 | TS04581070004K | Пластинка крепёжная |
Загрузка ...
|
|
| 22 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 23 | GBT70.1-M10X40-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 24 | TC02581130008K | Планка защитная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
