Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Механизм управления 3

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10

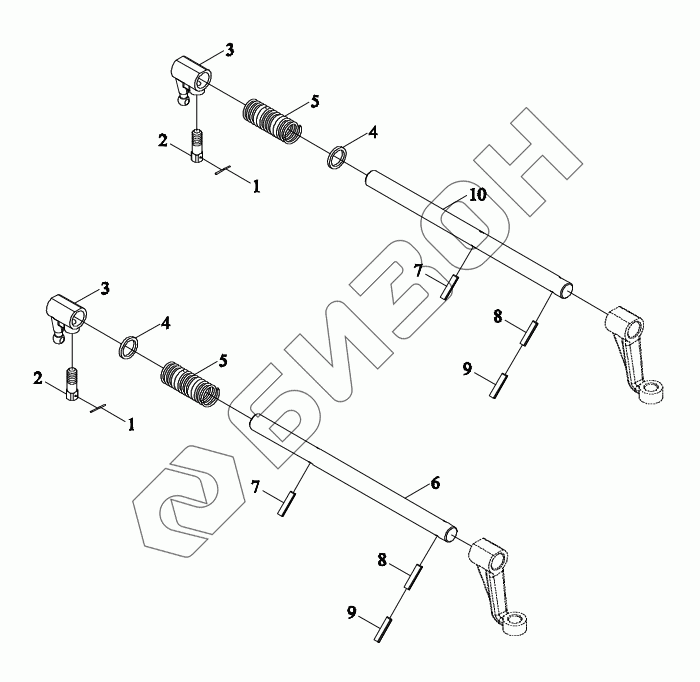

Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04374050000 TS04374050000 Механизм управления КПП в сборе
Загрузка ...
TS04374050005 TS04374050005 Механизм управления боковой
Загрузка ...
1 TF1004.374-02 Проволока стальная
Загрузка ...
2 TB504.374-01 Винт
Загрузка ...
3 TB604.374B.1-05 Поводок
Загрузка ...
4 TB604.374B.1-08 Кольцо прокладочное
Загрузка ...
5 TB604.374B.1-07 Пружина
Загрузка ...
6 TB604.374B.1-03 Рукоятка передачи
Загрузка ...
7 GBT879.1-6X24 Штырь цилиндрический эластичный
Загрузка ...
8 GBT879.1-3.5X28 Штырь цилиндрический эластичный
Загрузка ...
9 GBT879.1-6X28 Штырь цилиндрический эластичный
Загрузка ...
10 TB604.374B.1-04 Рукоятка передачи
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
