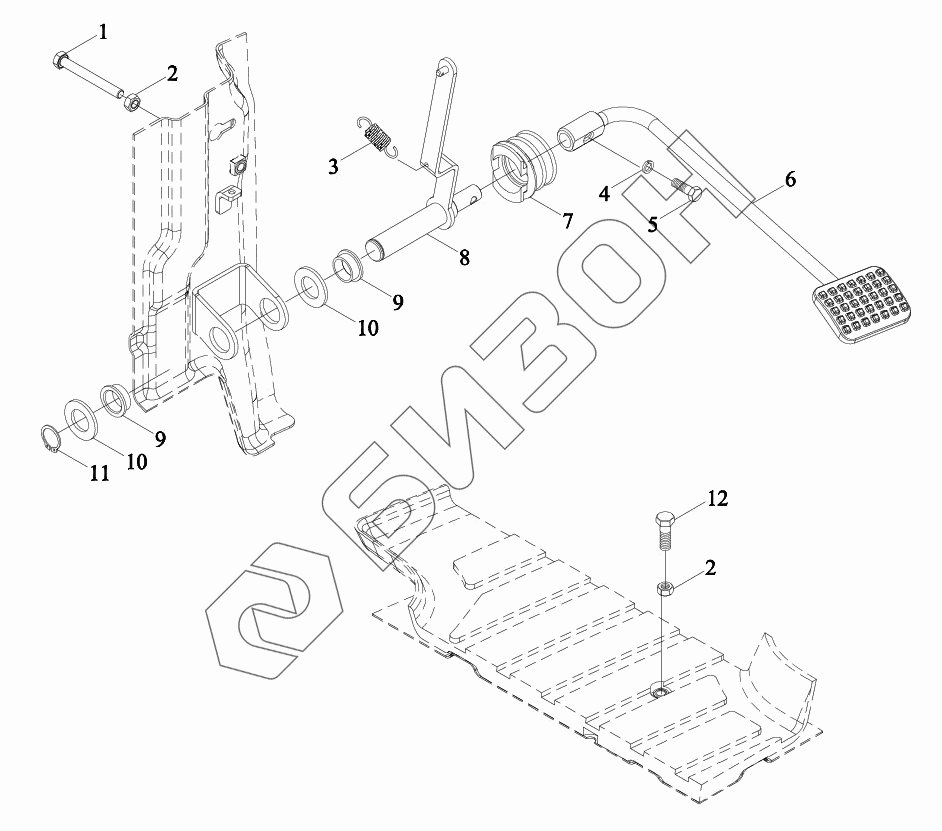

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Механизм управления ножным акселератором

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
9
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04202010000 TS04202010000 Механизм управления ножным акселератором в сборе
Загрузка ...
1 GBT5783-M8X70-8.8-A2L Болт с шестигранной головкой
Загрузка ...
2 GBT6170-M8-8-A2L Гайка
Загрузка ...
3 TB604.202A-01 Пружина
Загрузка ...
4 GBT93-8-A2L Гровер
Загрузка ...
5 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
6 TS04202010016 Рычаг качающийся
Загрузка ...
7 TS04202010018 Втулка пыленепроницаемая
Загрузка ...
8 TS04202010012a Вал
Загрузка ...
9 TS04202010014 Втулка
Загрузка ...
10 GBT97.1-20-A3L Шайба плоская
Загрузка ...
11 GBT894.1-20 Кольцо стопорное
Загрузка ...
12 GBT5783-M8X35-8.8-A2L Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
