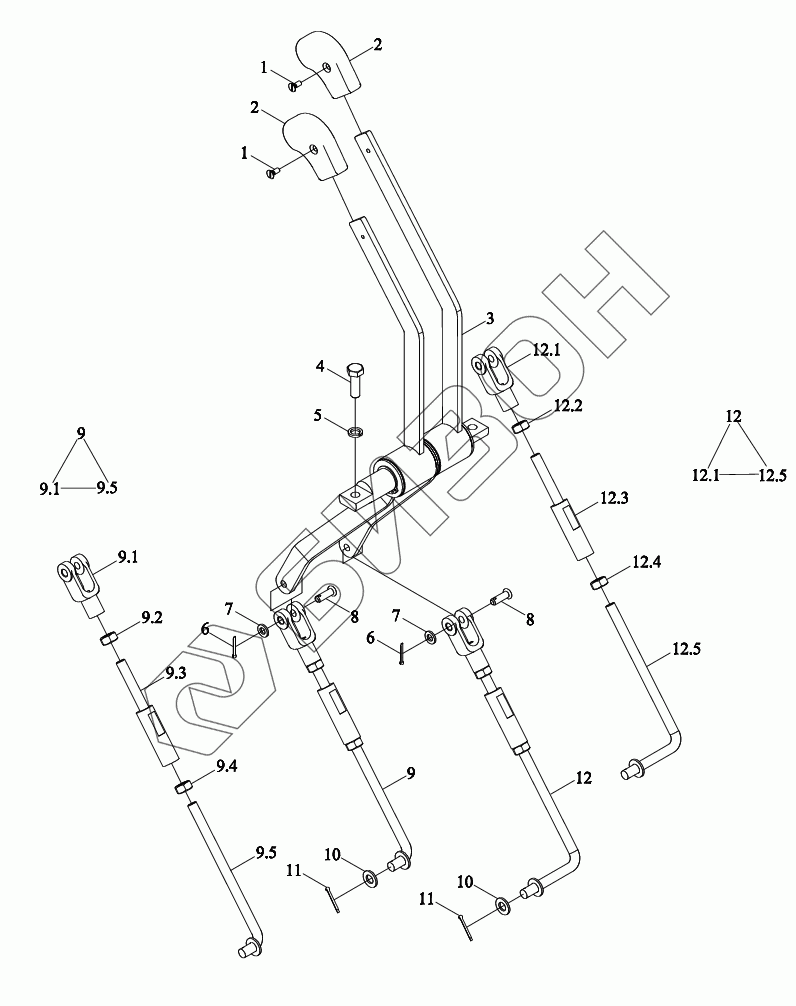

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Механизм управления подъемником
1
1
2
2
3
4
5
6
6
7
7
8
8
9
9.1
9.2
9.3
9.4
9.5
10
10
11
11
12
12.1
12.2
12.3
12.4
12.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04552020000 | TS04552020000 | Механизм управления подъемником в сборе |
Загрузка ...
|
|
| 1 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 2 | TB504.552-04 | Головка рукоятки |
Загрузка ...
|
|
| 3 | TS04552030013 | Управление подъемным устройством |
Загрузка ...
|
|
| 4 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT91-2X16-A3L | Шплинт |
Загрузка ...
|
|
| 7 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT882-B6X28-A3L | Ось |
Загрузка ...
|
|
| 9 | TS04552020032 | Тяга управления |
Загрузка ...
|
|
| 9.1 | FT804A.58L.133 | Вилка тяги |
Загрузка ...
|
|
| 9.2 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 9.3 | TS04552020025 | Вал регулирующий |
Загрузка ...
|
|
| 9.4 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 9.5 | TS04552020031 | Тяга |
Загрузка ...
|
|
| 10 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | GBT91-2X18-A3L | Шплинт |
Загрузка ...
|
|
| 12 | TS04552020024 | Тяга управления |
Загрузка ...
|
|
| 12.1 | FT804A.58L.133 | Вилка тяги |
Загрузка ...
|
|
| 12.2 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 12.3 | TS04552020025 | Вал регулирующий |
Загрузка ...
|
|
| 12.4 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 12.5 | TS04552020027 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
