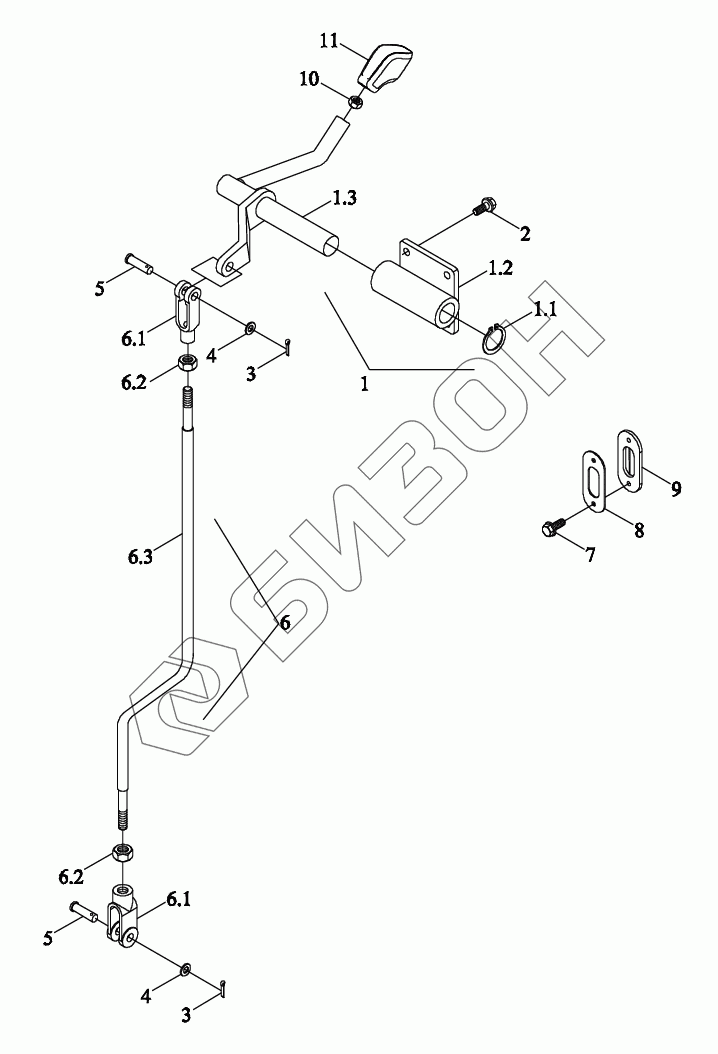

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Механизм управления раздаточной коробкой

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
2
3
3
4
4
5
5
6
6.1
6.1
6.2
6.2
6.3
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TM3B423030000 TM3B423030000 Механизм управления раздаточной коробкой в сборе
Загрузка ...
1 TS04423010022 Вал
Загрузка ...
1.1 GBT894.1-22 Кольцо эластичное стопорное для вала
Загрузка ...
1.2 TS04423010003 Держатель опорный
Загрузка ...
1.3 TS04423020003K Вал
Загрузка ...
2 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
3 GBT91-3.2X32-A3L Шплинт
Загрузка ...
4 GBT97.1-10-A3L Шайба плоская
Загрузка ...
5 GBT882-B10X30-A3L Ось
Загрузка ...
6 TS04423020002 Тяга
Загрузка ...
6.1 FT300.43.108 Вилка передняя
Загрузка ...
6.2 GBT6170-M10-8-A3L Гайка
Загрузка ...
6.3 TS04423020002K Рычаг
Загрузка ...
7 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
8 TS06423010015 Пластина нажимная
Загрузка ...
9 TS06423010014 Уплотнение
Загрузка ...
10 GBT6170-M10-8-A3L Гайка
Загрузка ...
11 TS04423010001 Ручка управления
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
