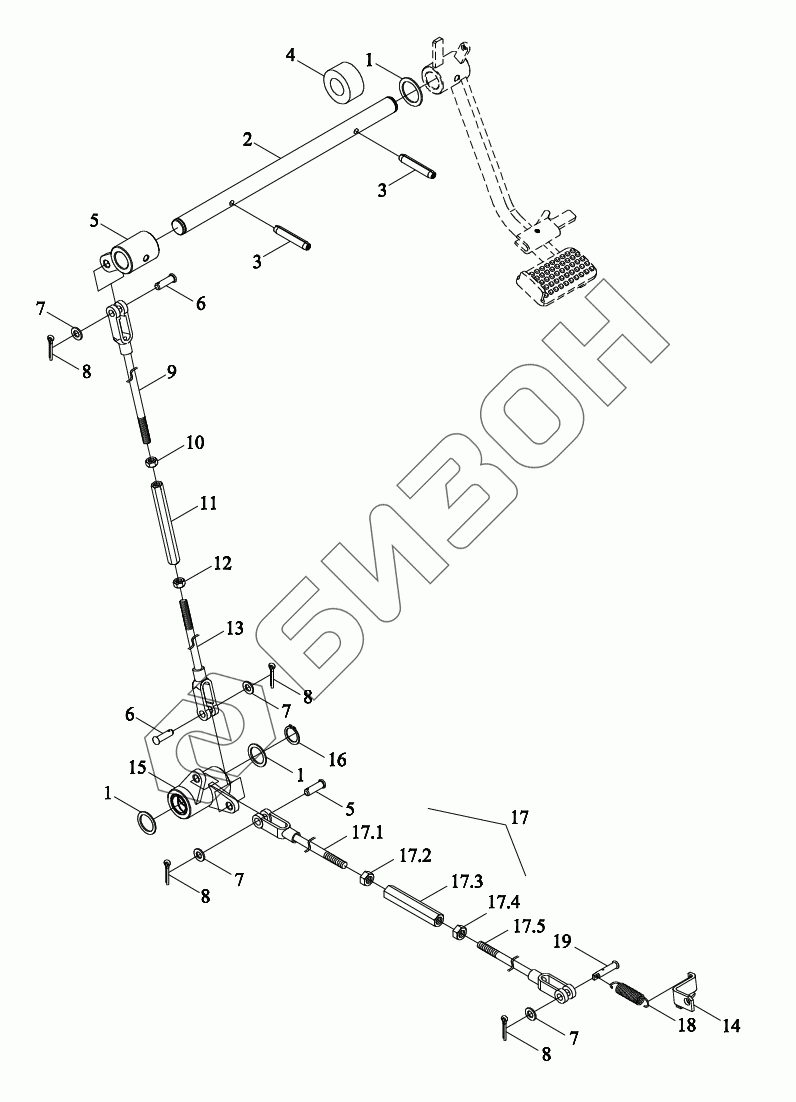

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Механизм управления тормозом 2
1
1
1
2
3
3
4
5
5
6
6
7
7
7
7
8
8
8
8
9
10
11
12
13
14
15
16
17
17.1
17.2
17.3
17.4
17.5
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04433020000 | TS04433020000 | Механизм управления тормозом в сборе |
Загрузка ...
|
|
| 1 | TE250.433C-02 | Прокладка |
Загрузка ...
|
|
| 2 | TB604.433E-01 | Вал упорный |
Загрузка ...
|
|
| 3 | GBT879.3-8X45 | Штырь |
Загрузка ...
|
|
| 4 | TS04433010011 | Втулка отсечная |
Загрузка ...
|
|
| 5 | TB604.433E.3 | Рычаг-упор |
Загрузка ...
|
|
| 6 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 7 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT91-3.2X22-A3L | Шплинт |
Загрузка ...
|
|
| 9 | TB604.212.5 | Тяга |
Загрузка ...
|
|
| 10 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 11 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 12 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 13 | TS04433020003 | Тяга нижняя |
Загрузка ...
|
|
| 14 | TB704.433.6 | Пластина навесная |
Загрузка ...
|
|
| 15 | TB704.433A.1 | Втулка поворотная |
Загрузка ...
|
|
| 16 | GBT894.1-25-A3L | Кольцо ограничительное |
Загрузка ...
|
|
| 17 | TS04433020011 | Тяга тормозная |
Загрузка ...
|
|
| 17.1 | TB704.433A.4 | Тяга тормозная |
Загрузка ...
|
|
| 17.2 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 17.3 | TE354.433-03 | Стержень соединительный |
Загрузка ...
|
|
| 17.4 | GBT6171-M12X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 17.5 | TB704.433A.3 | Тяга тормозная |
Загрузка ...
|
|
| 18 | TD800.43-01 | Пружина |
Загрузка ...
|
|
| 19 | TB704.433-04 | Штифт соединительный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
