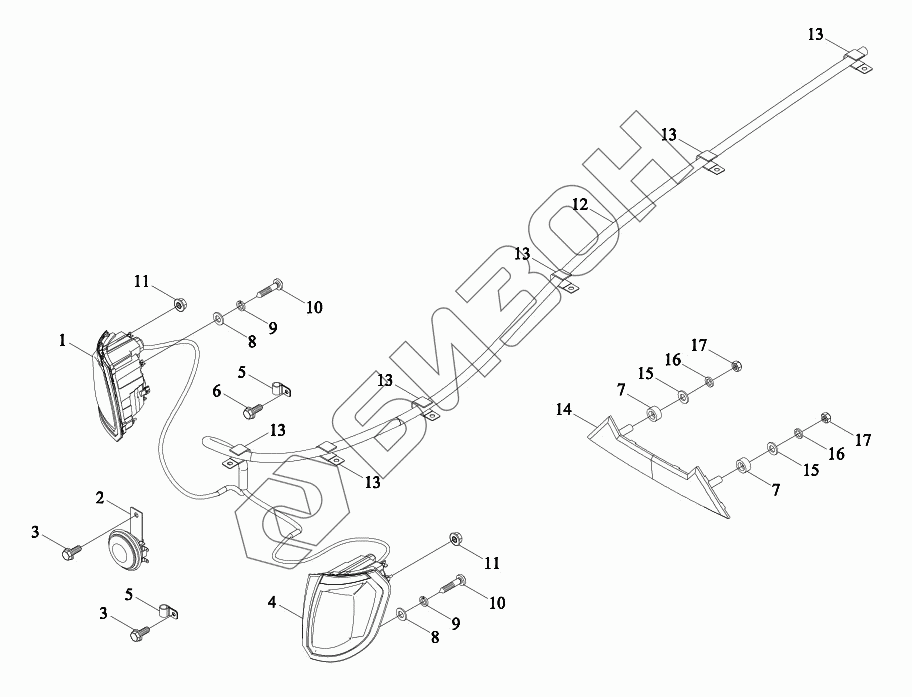

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Монтажный блок жгута проводов переднего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
13
13
13
13
13
13
14
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04483020000K TS04483020000K Блок монтажный жгута проводов переднего освещения в сборе
Загрузка ...
1 TS04483020002K Фонарь лобный
Загрузка ...
2 TD800.483B.3 Гудок
Загрузка ...
3 GBT16674.1-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
4 TS04483020001K Фонарь лобный
Загрузка ...
5 TS04481010006 Скоба зажимная
Загрузка ...
6 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
7 TS04483010007 Шайба
Загрузка ...
8 GBT97.1-6-A3L Шайба плоская
Загрузка ...
9 GBT93-6-A3L Гровер
Загрузка ...
10 GBT818-M6X20-4.8-A2L Винт
Загрузка ...
11 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
12 TB1S483010001K Жгут проводов
Загрузка ...
13 FT65.48.095 Скоба зажимная
Загрузка ...
14 TS04483010005 Молдинг
Загрузка ...
15 GBT97.1-5-A3L Шайба плоская
Загрузка ...
16 GBT93-5-A3L Гровер
Загрузка ...
17 GBT6170-M5-8-A2L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
