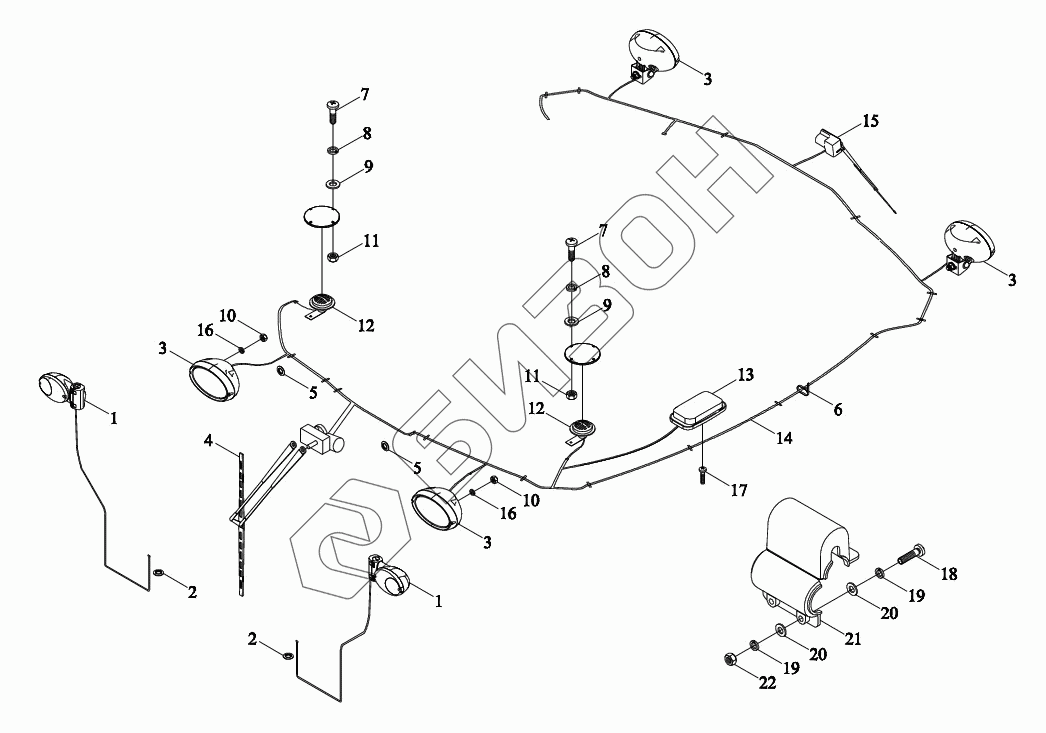

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Монтажный блок жгута проводов верхнего освещения

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
5
5
6
7
7
8
8
9
9
10
10
11
11
12
12
13
14
15
16
16
17
18
19
19
20
20
21
22
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04486020000K TS04486020000K Блок монтажный жгута проводов верхнего освещения в сборе
Загрузка ...
1 TS06486010001K Лампа поручня
Загрузка ...
2 TS04486010002 Манжета провода
Загрузка ...
3 TS06486010003 Лампа
Загрузка ...
4 TS06486010005 Стеклоочиститель
Загрузка ...
5 FT65.48.093 Диафрагма резиновая
Загрузка ...
6 3203505D9-L Держатель
Загрузка ...
7 GBT818-M4X16-4.8-A2L Винт
Загрузка ...
8 GBT93-4-A3L Гровер
Загрузка ...
9 GBT97.1-4-A3L Шайба плоская
Загрузка ...
10 GBT6170-M6-8-A2L Гайка
Загрузка ...
11 GBT6170-M4-8-A2L Гайка
Загрузка ...
12 TS04486010003 Динамик
Загрузка ...
13 TS06486010006 Лампа внутренне-верхняя
Загрузка ...
14 TS04486010009K Жгут проводов
Загрузка ...
15 TS06486010008 Стеклоочиститель задний в сборе
Загрузка ...
16 GBT93-6-A3L Гровер
Загрузка ...
17 GBT845-ST4.8X16-A2L Винт
Загрузка ...
18 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
19 GBT93-5-A3L Гровер
Загрузка ...
20 GBT97.1-5-A3L Шайба плоская
Загрузка ...
21 TS04486010008 Крышка защитная
Загрузка ...
22 GBT6170-M5-8-A2L Гайка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
