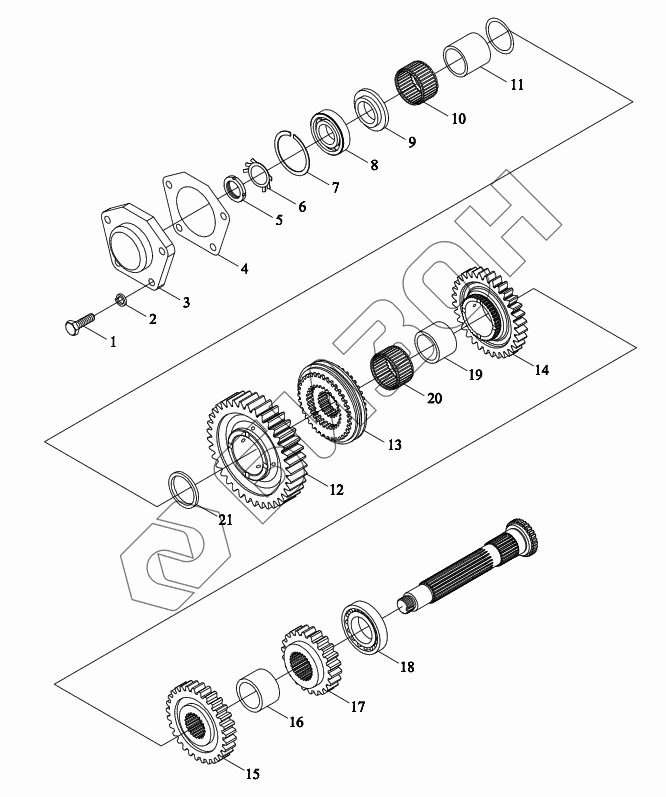

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Основная коробка передач 2
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04372030000 | TS04372030000 | Коробка передач основная в сборе |
Загрузка ...
|
|
| 1 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | FT300.37.120 | Крышка подшипника |
Загрузка ...
|
|
| 4 | FT300.37.119 | Прокладка |
Загрузка ...
|
|
| 5 | GBT812-M24X1.5 | Болт |
Загрузка ...
|
|
| 6 | GBT858-24 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | TB3S372020019 | Кольцо стопорное |
Загрузка ...
|
|
| 8 | TB3S372010005 | Роликоподшипник цилиндрический NUP306EN |
Загрузка ...
|
|
| 9 | TB550.372-08 | Кольцо ограничительное |
Загрузка ...
|
|
| 10 | TB550.372-16 | Подшипник |
Загрузка ...
|
|
| 11 | TB550.372-07 | Втулка |
Загрузка ...
|
|
| 12 | TS04372030003 | Колесо зубчатое |
Загрузка ...
|
|
| 13 | TE354.361T.3 | Синхронизатор |
Загрузка ...
|
|
| 14 | TS04372030006 | Колесо зубчатое |
Загрузка ...
|
|
| 15 | TS04372030008 | Колесо зубчатое |
Загрузка ...
|
|
| 16 | FT300.37.110 | Втулка отсечная |
Загрузка ...
|
|
| 17 | TS04372030009 | Колесо зубчатое |
Загрузка ...
|
|
| 18 | GBT283-NUP208E | Подшипник |
Загрузка ...
|
|
| 19 | FT300.37M.114 | Втулка |
Загрузка ...
|
|
| 20 | TB550.372-05 | Подшипник |
Загрузка ...
|
|
| 21 | TB550.372-15 | Рукав перегородки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
