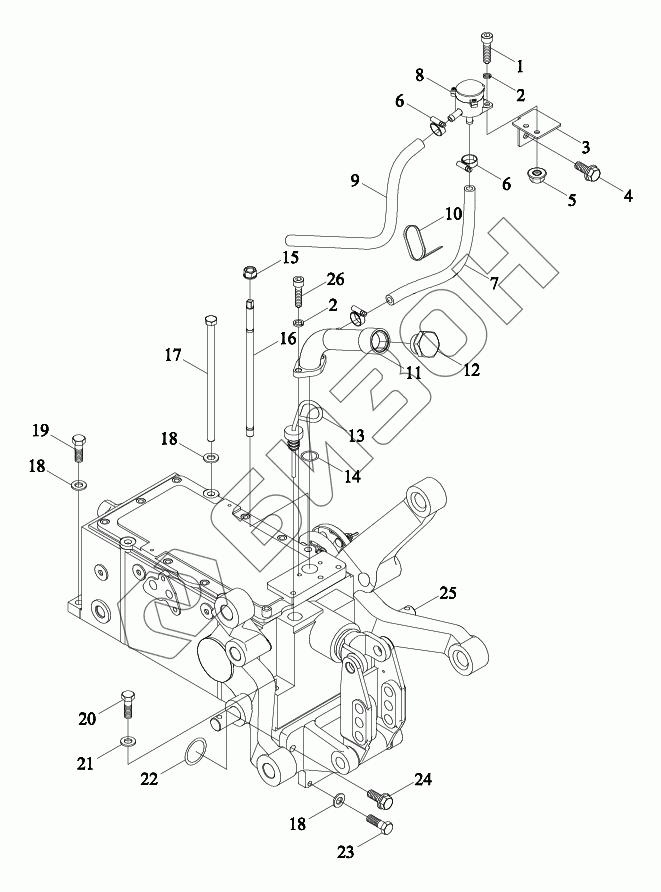

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Подъемник

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
18
19
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB3S551020000K TB3S551020000K Подъемник в сборе
Загрузка ...
1 GBT70.1-M8X20-8.8-A2L Винт с цилиндрической головкой и внутренним шестигранником
Загрузка ...
2 GBT93-8-A3L Гровер
Загрузка ...
3 TC02551070008 Кронштейн
Загрузка ...
4 GBT16674.1-M10X20-8.8-A3L Болт с фланцем
Загрузка ...
5 GBT6177.1-M8-8-A2L Гайка с фланцем
Загрузка ...
6 Q67522 Хомут
Загрузка ...
7 TC02551070013 Шланг резиновый
Загрузка ...
8 TL02551020002 Корпус
Загрузка ...
9 TC02551070009 Шланг резиновый
Загрузка ...
10 Q67405200 Лента стяжная
Загрузка ...
11 TC02551070010 Труба заливная
Загрузка ...
12 TC02551010005 Пробка
Загрузка ...
13 FT300.55B.022a Маслоуказатель комбинированный
Загрузка ...
14 GBT3452.1-32.5X1.80G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
15 SPL-CO-M12-10-F3 Гайка с фланцем
Загрузка ...
16 TC02551010054 Шпилька
Загрузка ...
17 FT300.55B.136 Болт
Загрузка ...
18 TB404.312B-01 Шайба
Загрузка ...
19 GBT5783-M12X40-10.9-A3L Болт с шестигранной головкой
Загрузка ...
20 GBT5783-M12X100-10.9-A3L Болт с шестигранной головкой
Загрузка ...
21 TB300.55-02 Шайба
Загрузка ...
22 GBT3452.1-103X2.65G Кольцо уплотнительное резиновое для гидропневматики
Загрузка ...
23 GBT5783-M8X30-10.9-A2L Болт с шестигранной головкой
Загрузка ...
24 GBT16674.1-M12X35-10.9-A2L Болт с фланцем
Загрузка ...
25 TB3S551020001K Устройство подъёмное в сборе
Загрузка ...
26 GBT70.1-M8X25-8.8-A2L Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
