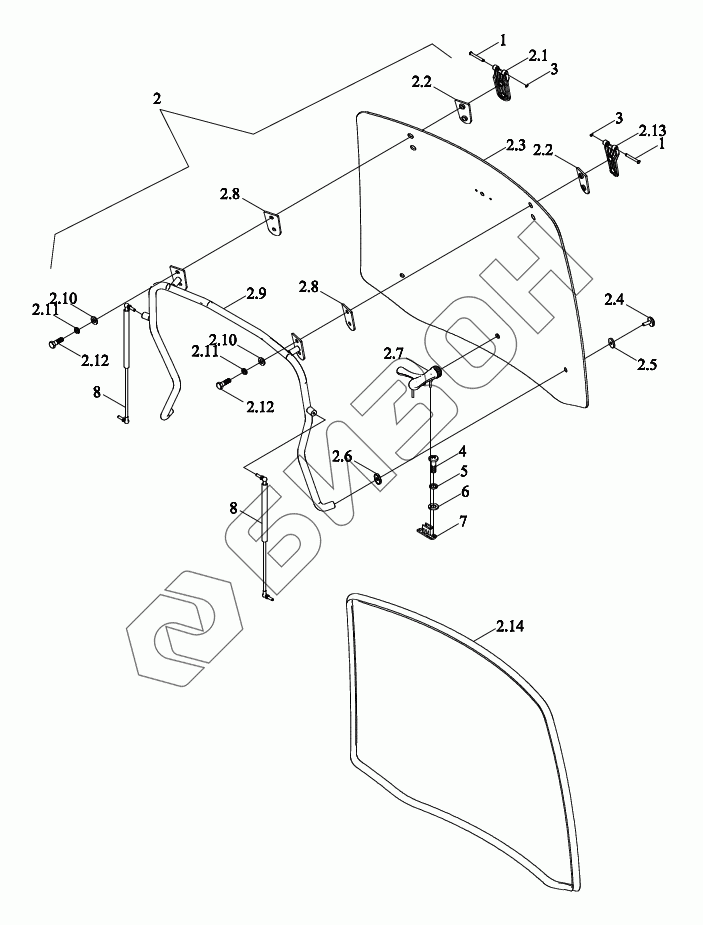

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Стекло заднее
1
1
2
2.1
2.2
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.8
2.9
2.10
2.10
2.11
2.11
2.12
2.12
2.13
2.14
3
3
4
5
6
7
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS04451040000 | TS04451040000 | Кабина в сборе |
Загрузка ...
|
|
| TS04451046000 | TS04451046000 | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| TS04451040002 | TS04451040002 | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TS06451016004 | Ось |
Загрузка ...
|
|
| 2 | TS04451046100 | Стекло в сборе |
Загрузка ...
|
|
| 2.1 | TS04451046111 | Петля |
Загрузка ...
|
|
| 2.2 | TS06451016112 | Подушка |
Загрузка ...
|
|
| 2.3 | TS04451016101 | Стекло заднее |
Загрузка ...
|
|
| 2.4 | TS04451013106 | Болт |
Загрузка ...
|
|
| 2.5 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 2.6 | TD904.451C.2-09 | Кольцо прокладочное |
Загрузка ...
|
|
| 2.7 | TS06451016109 | Ручка |
Загрузка ...
|
|
| 2.8 | TS04451046113 | Подушка |
Загрузка ...
|
|
| 2.9 | TS04451016102 | Поручень |
Загрузка ...
|
|
| 2.10 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 2.11 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 2.12 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2.13 | TS04451046110 | Петля |
Загрузка ...
|
|
| 2.14 | TS04451016108 | Полоса уплотнительная |
Загрузка ...
|
|
| 3 | GBT896-6 | Кольцо ограничительное |
Загрузка ...
|
|
| 4 | GBT818-M6x20-4.8 | Винт |
Загрузка ...
|
|
| 5 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 6 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 7 | TS06451016003 | Основание опорное |
Загрузка ...
|
|
| 8 | TS06451016001 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
