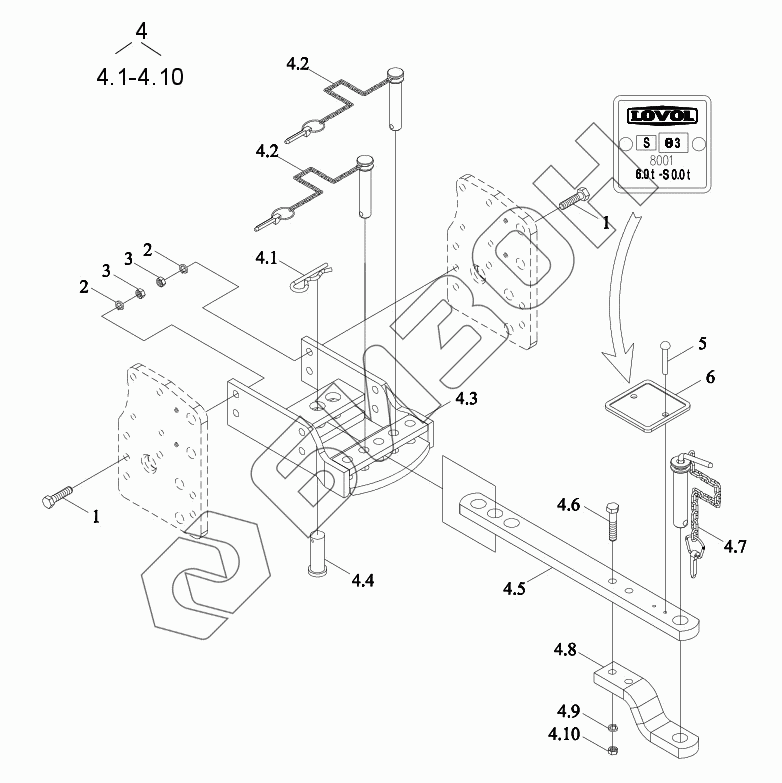

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Установка тяговая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
4
4.1
4.2
4.2
4.3
4.4
4.5
4.6
4.7
4.8
4.9
4.10
5
6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TB400.35C TB400.35C Монтажный блок буксировочного устройства в сборе
Загрузка ...
1 GBT5783-M16X60-8.8-A3L Болт
Загрузка ...
2 GBT93-16-A0P Гровер
Загрузка ...
3 GBT6170-M16-8-A3L Гайка
Загрузка ...
4 TB400.35C.1 Тяговая установка
Загрузка ...
4.1 FT65.35.103 Штырь запирающий
Загрузка ...
4.2 TB400.35.1.1 Ограничительный штырь
Загрузка ...
4.3 TB400.35C.1.1 Тяговая рама
Загрузка ...
4.4 FT300.35A.103 Штифт соединительный
Загрузка ...
4.5 TB400.35C.1-01 Маятниковая тяга
Загрузка ...
4.6 TB400.35.1-03 Болт
Загрузка ...
4.7 TB400.35.1.2 Буксировочный палец и блокировочный палец в сборе
Загрузка ...
4.8 TB400.35.1-02 Маятниковая тяга
Загрузка ...
4.9 GBT93-16-A0P Гровер
Загрузка ...
4.10 GBT6170-M16-8-A3L Гайка
Загрузка ...
5 GBT827-3X8-A0P Заклёпка
Загрузка ...
6 TB400.35-01 Маркировка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
