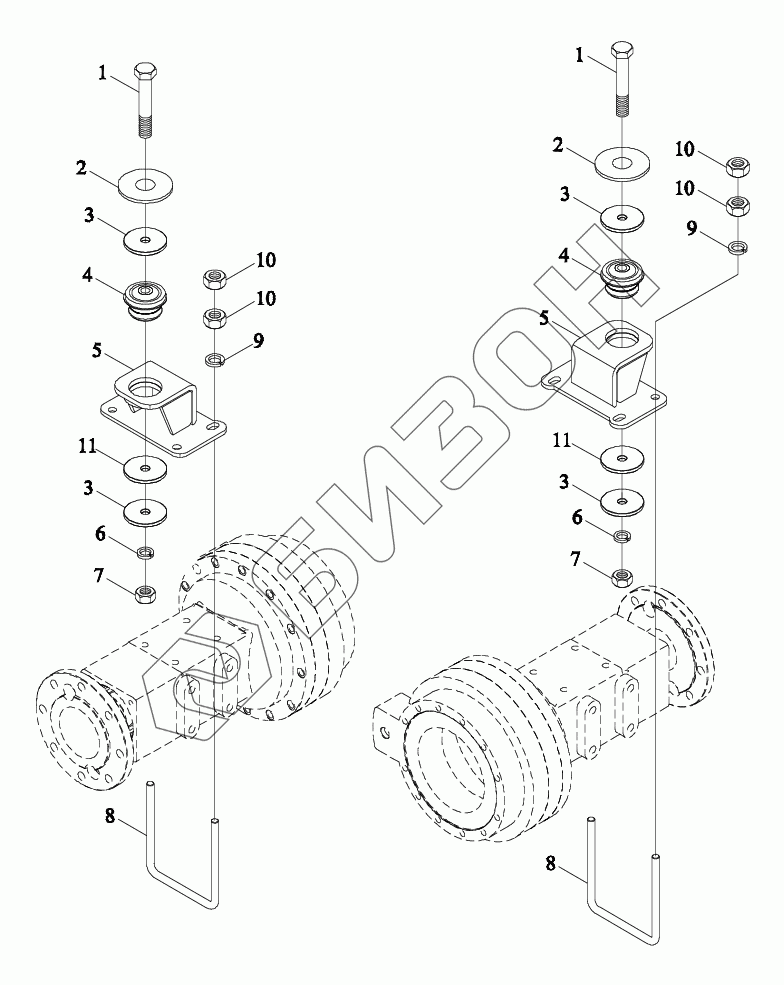

Графический каталог запасных частей к технике: LOVOL TB3SA754-019K. Задний соединитель

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3
3
3
4
4
5
5
6
6
7
7
8
8
9
9
10
10
10
10
11
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS04458010000 TS04458010000 Противовес задний в сборе
Загрузка ...
1 GBT5782-M16X100-10.9-A2L Болт с шестигранной головкой
Загрузка ...
2 GBT96.1-16-A0P Шайба большая
Загрузка ...
3 TB400.457B-02 Кольцо стопорное
Загрузка ...
4 TB400.457B-01 Блок буферный
Загрузка ...
5 TS04458040001a Соединение
Загрузка ...
6 GBT93-16-A0P Гровер
Загрузка ...
7 GBT6170-M16-10-A3L Гайка
Загрузка ...
8 FT400.46.350 Болт U-образный
Загрузка ...
9 GBT97.1-14-A0P Шайба
Загрузка ...
10 GBT6170-M14-8-A3L Гайка шестигранная
Загрузка ...
11 TS04457010023 Диафрагма резиновая
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
