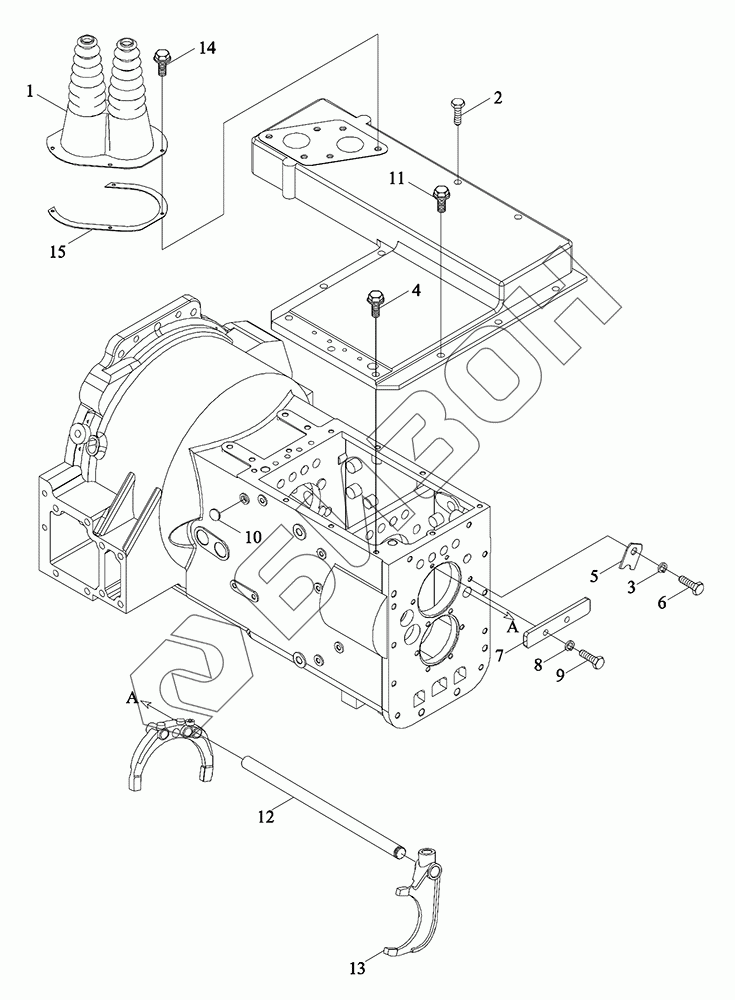

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Боковой механизм управления 4

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06373040000 TS06373040000 Механизм управления боковой в сборе
Загрузка ...
1 TS06373030004 Втулка уплотнительная
Загрузка ...
2 TD800A.373-01 Болт
Загрузка ...
3 GBT93-10-A3L Гровер
Загрузка ...
4 GBT16674.1-M10X30-8.8-A3L Болт с фланцем
Загрузка ...
5 TD1000.373B-03 Кронштейн
Загрузка ...
6 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
7 FT800A.37.327 Ограничительная плита
Загрузка ...
8 GBT93-8-A3L Гровер
Загрузка ...
9 GBT5783-M8X20-8.8-A2L Болт с шестигранной головкой
Загрузка ...
10 Q72214 Пробка коническая
Загрузка ...
11 GBT16674.1-M10X25-8.8-A3L Болт с фланцем
Загрузка ...
12 TD1000.373B-04 Ось вилки переключения
Загрузка ...
13 TF1004.373-02 Вилка отводная
Загрузка ...
14 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
15 TS17373020046 Пластина нажимная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
