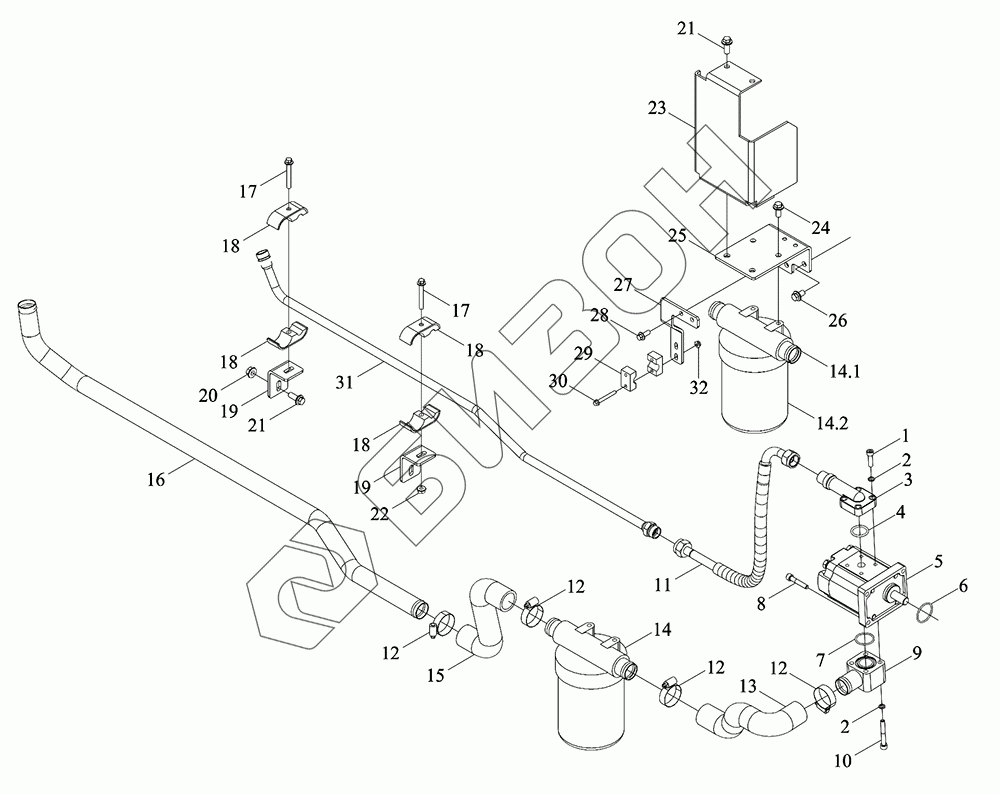

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Масляный фильтр маслопровода масляного насоса
1
2
2
3
4
5
6
7
8
9
10
11
12
12
12
12
13
14
14.1
14.2
15
16
17
17
18
18
18
18
19
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S581130000K | TD1S581130000K | Масляный фильтр маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT70.1-M8X30-8.8-A2L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 2 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 3 | TB3S581010016 | Штуцер соединительный |
Загрузка ...
|
|
| 4 | GBT3452.1-28.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 5 | TC03581270001 | Насос с зубчатой передачей |
Загрузка ...
|
|
| 6 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 8 | GBT70.1-M8X45-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 9 | TD1S581130001K | Фланец |
Загрузка ...
|
|
| 10 | GBT70.1-M8X60-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 11 | TD1S581130007K | Маслопровод |
Загрузка ...
|
|
| 12 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 13 | TD1S581130002K | Шланг всасывания масла |
Загрузка ...
|
|
| 14 | TA1C581100013K | Фильтр масляный |
Загрузка ...
|
|
| 14.1 | TA1C581100014K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 14.2 | TA1C581100015K | Фильтроэлемент |
Загрузка ...
|
|
| 15 | TD1S581130005K | Шланг резиновый |
Загрузка ...
|
|
| 16 | TD1S581130009K | Труба длинная |
Загрузка ...
|
|
| 17 | GBT16674.1-M8X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TS06581190013 | Подушка |
Загрузка ...
|
|
| 19 | TS06581120016 | Кронштейн |
Загрузка ...
|
|
| 20 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 21 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 23 | TD1S581080010K | Кожух защитный |
Загрузка ...
|
|
| 24 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 25 | TD1S581130003K | Кронштейн |
Загрузка ...
|
|
| 26 | GBT16674.1-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TD1S581130004K | Кронштейн |
Загрузка ...
|
|
| 28 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 29 | TS06581190015 | Зажим трубный |
Загрузка ...
|
|
| 30 | GBT16674.1-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 31 | TD1S581130006K | Труба отвода масла |
Загрузка ...
|
|
| 32 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
