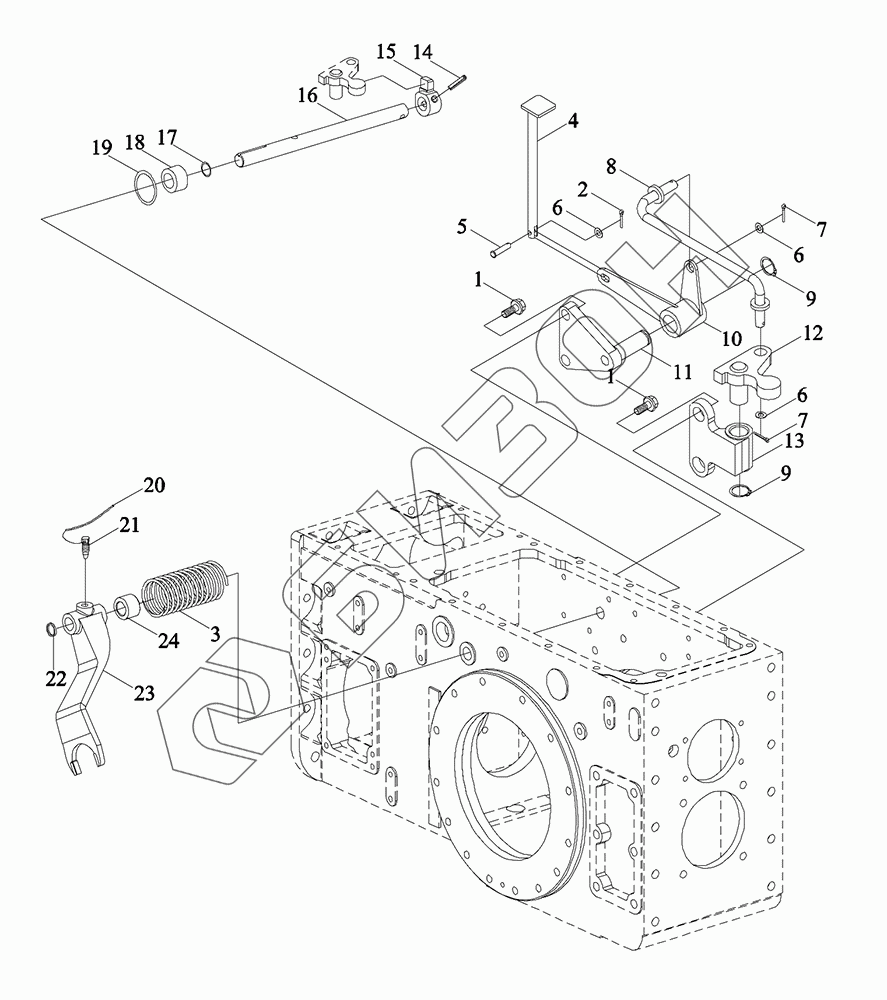

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Механизм управления блокировкой дифференциала
1
2
3
4
5
6
6
6
7
7
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06383010000 | TS06383010000 | Механизм управления блокировкой дифференциала в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X20-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT91-2X20-A3L | Шплинт |
Загрузка ...
|
|
| 3 | FT800.38.112 | Пружина |
Загрузка ...
|
|
| 4 | TS06383010001 | Подножка |
Загрузка ...
|
|
| 5 | GBT882-B8X24-A3L | Ось |
Загрузка ...
|
|
| 6 | GBT95-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 7 | GBT91-3.2X25-A3L | Шплинт |
Загрузка ...
|
|
| 8 | FT800A.38.258 | Тяга рычага |
Загрузка ...
|
|
| 9 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TS06383010004 | Рычаг качающийся |
Загрузка ...
|
|
| 11 | FT800A.38.252 | Вал |
Загрузка ...
|
|
| 12 | FT800A.38.250 | Втулка |
Загрузка ...
|
|
| 13 | FT800A.38.251 | Кронштейн опорный |
Загрузка ...
|
|
| 14 | QLWZB140-8X40 | Палец |
Загрузка ...
|
|
| 15 | FT800.38.109 | Втулка |
Загрузка ...
|
|
| 16 | FT800.38.111 | Вал |
Загрузка ...
|
|
| 17 | GBT3452.1-20.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | FT800A.38.259 | Втулка |
Загрузка ...
|
|
| 19 | GBT3452.1-30.0X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 20 | TF1004.374-02 | Проволока стальная |
Загрузка ...
|
|
| 21 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 22 | Q72220 | Пробка коническая |
Загрузка ...
|
|
| 23 | FT800.38.114 | Вилка отводная |
Загрузка ...
|
|
| 24 | FT800.38.206 | Рукав перегородки |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
