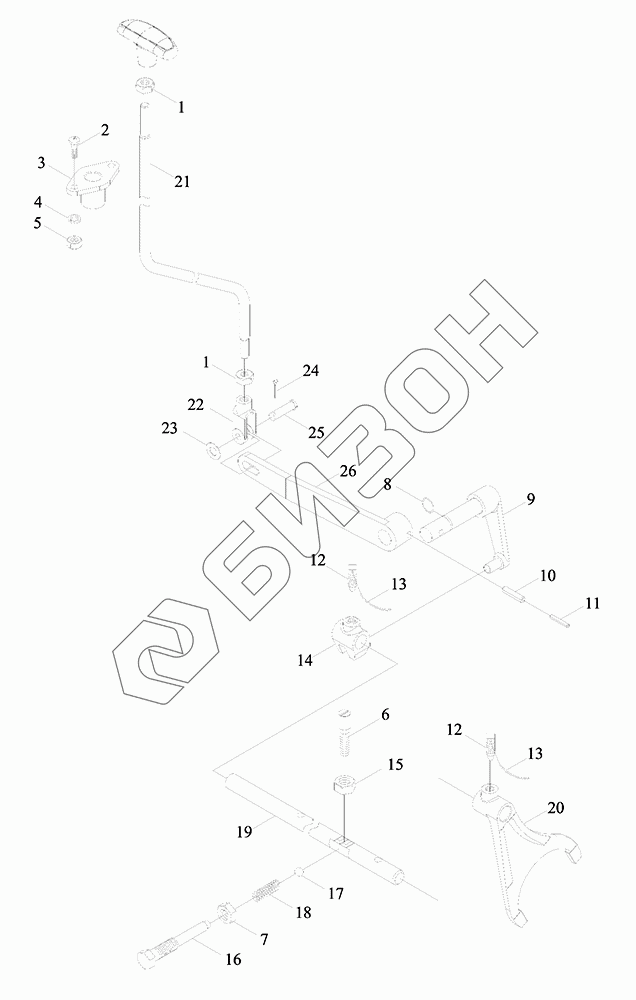

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Механизм управления отбором мощности
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06413010000 | TS06413010000 | Механизм управления отбором мощности в сборе |
Загрузка ...
|
|
| 1 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 2 | GBT818-M6X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 3 | FT800A.41.173 | Фланец |
Загрузка ...
|
|
| 4 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 5 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 6 | TD800.413-01 | Винт |
Загрузка ...
|
|
| 7 | GBT6172.1-M12-04-A3L | Болт |
Загрузка ...
|
|
| 8 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 9 | FT800.41.011 | Рычаг качающийся |
Загрузка ...
|
|
| 10 | GBT879.1-8X35 | Штырь зластичный цилиндрический |
Загрузка ...
|
|
| 11 | GBT879.1-5X35 | Штырь зластичный цилиндрический |
Загрузка ...
|
|
| 12 | FT800.37.194 | Винт |
Загрузка ...
|
|
| 13 | FT800A.41.241 | Проволока стальная |
Загрузка ...
|
|
| 14 | FT800.41.240 | Поводок |
Загрузка ...
|
|
| 15 | GBT6172.1-M16-04-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 16 | GBT71-M12X35-14H-A3L | Винт |
Загрузка ...
|
|
| 17 | GBT308-10-G100-b | Шарик стальной |
Загрузка ...
|
|
| 18 | FT800.37.139 | Пружина |
Загрузка ...
|
|
| 19 | FT800.41.106a | Ось вилки переключения |
Загрузка ...
|
|
| 20 | FT800A.41.114 | Вилка отводная |
Загрузка ...
|
|
| 21 | FT800A.41.147 | Рычак управления |
Загрузка ...
|
|
| 22 | FT804.42.150 | Вилка передняя |
Загрузка ...
|
|
| 23 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 24 | GBT91-3.2X30-A0P | Шплинт |
Загрузка ...
|
|
| 25 | GBT882-B8X26 | Вал |
Загрузка ...
|
|
| 26 | FT800A.41.146 | Рычаг качающийся |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
