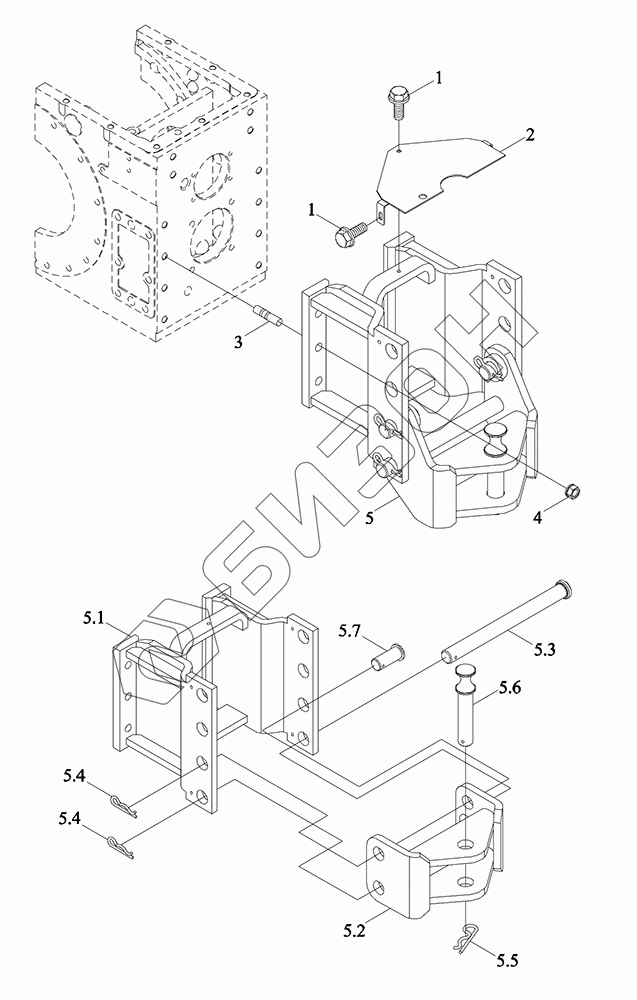

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Монтажный блок тягово-сцепного устройства

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
5.1
5.2
5.3
5.4
5.4
5.5
5.6
5.7
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC05530010000 TC05530010000 Монтажный блок тягово-сцепного устройства в сборе
Загрузка ...
1 GBT5789-M8X16-8.8-A2L Болт с фланцем
Загрузка ...
2 TC05530020014a Кожух защитный
Загрузка ...
3 GBT899-GM16-M16X40-10.9-A3L Шпилька с двойной головкой
Загрузка ...
4 SPL-CO-M16-F3 Гайка с фланцем
Загрузка ...
5 TC05530010013b Устройство тягово-сцепноев сборе
Загрузка ...
5.1 TC05530010001a Подставка
Загрузка ...
5.2 TC05530010002b Крюк для подвески
Загрузка ...
5.3 TC05530010003a Штырь прицепный
Загрузка ...
5.4 FT65.35.103 Штырь запирающий
Загрузка ...
5.5 FT800.35.112 Штырь запирающий
Загрузка ...
5.6 FT65.53.105 Ось
Загрузка ...
5.7 TC05530010017 Штырь прицепный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
