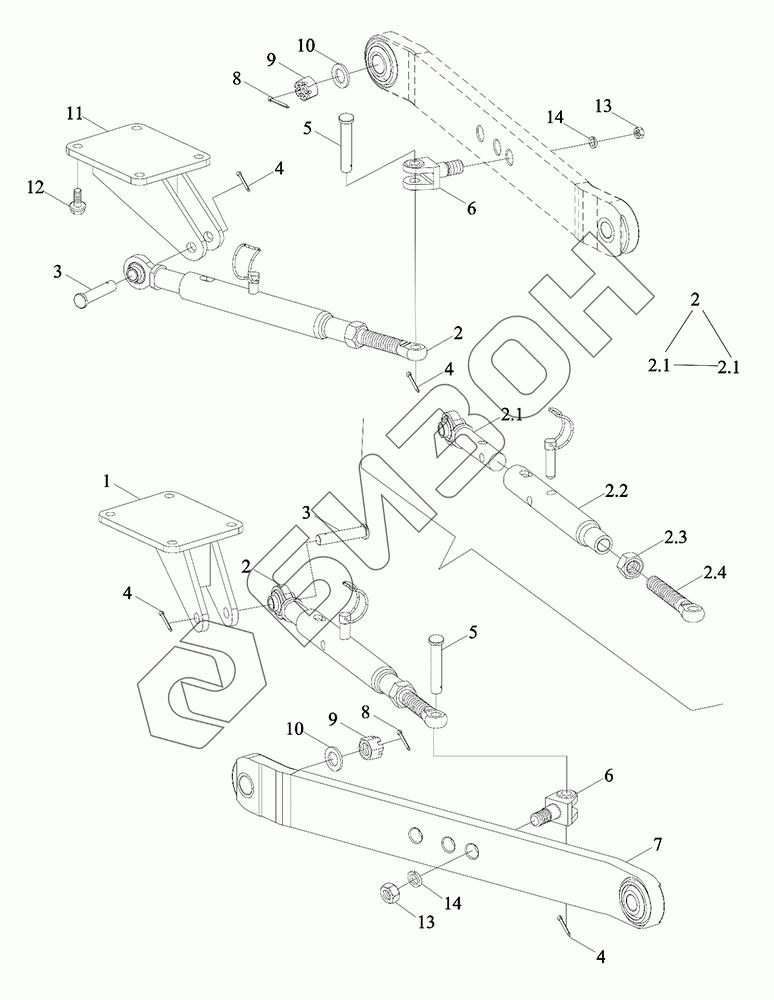

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Подвеска 2
1
2
2
2.1
2.2
2.3
2.4
3
3
4
4
4
4
5
5
6
6
7
8
8
9
9
10
10
11
12
13
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05561020000K | TC05561020000K | Подвеска в сборе |
Загрузка ...
|
|
| 1 | FT800.56.026 | Соединительная вилка |
Загрузка ...
|
|
| 2 | TC05561010001K | Рычаг ограничительный |
Загрузка ...
|
|
| 2.1 | FT800.56.018 | Рычаг ограничительный |
Загрузка ...
|
|
| 2.2 | TC05561010002K | Трубка проводная |
Загрузка ...
|
|
| 2.3 | FT800.56.264 | Болт |
Загрузка ...
|
|
| 2.4 | FT800.56.107 | Регулировочный винт |
Загрузка ...
|
|
| 3 | FT800.56.101 | Ось |
Загрузка ...
|
|
| 4 | GBT91-4X50-A3L | Шплинт |
Загрузка ...
|
|
| 5 | FT800.56.103 | Ось |
Загрузка ...
|
|
| 6 | FT800.56.104 | Болт |
Загрузка ...
|
|
| 7 | TD800.56A.2 | Тяга нижняя |
Загрузка ...
|
|
| 8 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 9 | GBT9459-M24X2-04-A3L | Гайка |
Загрузка ...
|
|
| 10 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | FT800.56.014 | Соединительная вилка |
Загрузка ...
|
|
| 12 | GBT16674.1-M16X35-10.9-A3L | Болт стороны фланца наговора |
Загрузка ...
|
|
| 13 | GBT6171-M24X2-8-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 14 | GBT93-24-A3L | Шайба стандартная пружинная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
