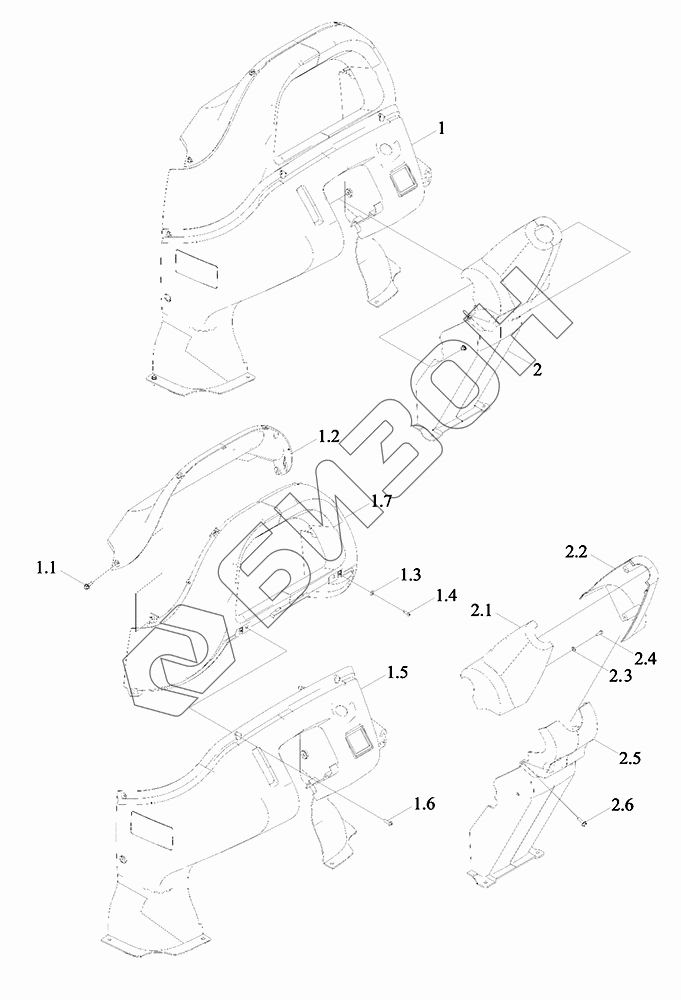

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Приборный пульт

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
2
2.1
2.2
2.3
2.4
2.5
2.6
Позиция на иллюстрации Заводской номер детали Название детали Цена
TC03456020000 TC03456020000 Щиток приборный в сборе
Загрузка ...
1 TC03456020001 Корпус приборной панели
Загрузка ...
1.1 GBT16674.1-M6X20-8.8-O Болт с фланцем
Загрузка ...
1.2 TS06456010002 Крышка
Загрузка ...
1.3 GBT97.1-6-O Шайба плоская
Загрузка ...
1.4 GBT845-ST4.8X19 Саморез
Загрузка ...
1.5 TC03456020004 Крышка
Загрузка ...
1.6 GBT818-M6X20-4.8-O Винт
Загрузка ...
1.7 TS06456010003 Крышка
Загрузка ...
2 TC03456020005 Корпус
Загрузка ...
2.1 TS06456010007 Накладка
Загрузка ...
2.2 TS06456010008 Накладка
Загрузка ...
2.3 GBT97.1-6-O Шайба плоская
Загрузка ...
2.4 GBT845-ST4.8X19 Саморез
Загрузка ...
2.5 TC03456020006 Накладка
Загрузка ...
2.6 GBT16674.1-M6X20-8.8-O Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
