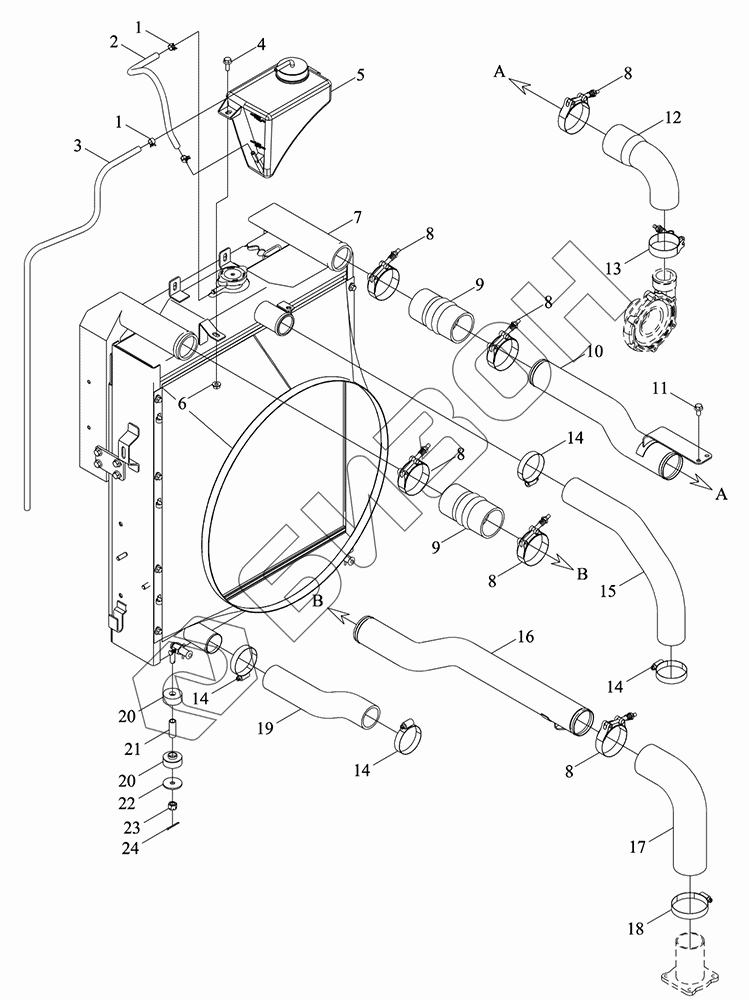

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Система охлаждения в сборе
1
1
2
3
4
5
6
7
8
8
8
8
8
8
9
9
10
11
12
13
14
14
15
15
15
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S131070000K | TD1S131070000K | Система охлаждения в сборе |
Загрузка ...
|
|
| 1 | Q673B11 | Обруч стальной ленты эластичный |
Загрузка ...
|
|
| 2 | TD800.131J-01 | Шланг резиновый |
Загрузка ...
|
|
| 3 | TD900.131-04 | Шланг резиновый |
Загрузка ...
|
|
| 4 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | TD900.131.2 | Бак водяной |
Загрузка ...
|
|
| 6 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 7 | TD1S131070001K | Радиатор |
Загрузка ...
|
|
| 8 | SAEJ1508-SLTB54 | Хомут (рым-скоба) |
Загрузка ...
|
|
| 9 | TD904.11-03 | Трубка соединительная |
Загрузка ...
|
|
| 10 | TX1S131060002K | Труба впускная |
Загрузка ...
|
|
| 11 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TX1S131060001K | Труба впускная |
Загрузка ...
|
|
| 13 | SAEJ1508-SLTB42 | Рым-скоба |
Загрузка ...
|
|
| 14 | Q67664 | Хомут шланга B-типа |
Загрузка ...
|
|
| 15 | TX1S131060013K | Труба двигателя выходная |
Загрузка ...
|
|
| 16 | TX1S131060005K | Трубка газоотводная |
Загрузка ...
|
|
| 17 | TX1S131060004K | Шланг резиновый |
Загрузка ...
|
|
| 18 | Q67676 | Хомут шланга B-типа |
Загрузка ...
|
|
| 19 | TX1S131060012K | Коллектор двигателя впускной |
Загрузка ...
|
|
| 20 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 21 | TD800.131-12 | Патрубок |
Загрузка ...
|
|
| 22 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 23 | GBT6178-M10-8-A3L | Болт |
Загрузка ...
|
|
| 24 | GBT91-2.5X28-A3L | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
