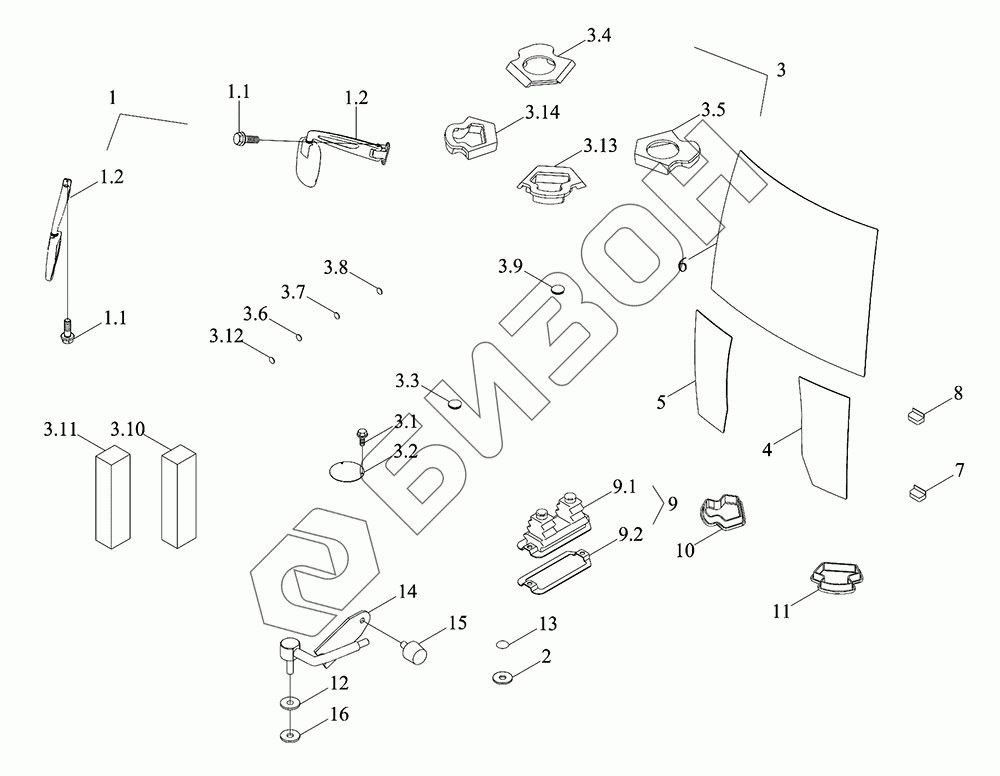

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Стекло переднее ветровое
1
1.1
1.1
1.2
1.2
2
3
3.1
3.2
3.3
3.4
3.5
3.6
3.7
3.8
3.9
3.10
3.11
3.12
3.13
3.14
4
5
6
7
8
9
9.1
9.2
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451080000K | TD1C451080000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Сборка аксессуаров кабины |
Загрузка ...
|
|
| 1 | TS06451018101 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 1.1 | GBT16674.1-M8X25-8.8-A2L | Болт с шестигранной головкой и фланцем M8X25-8.8-A2L |
Загрузка ...
|
|
| 1.2 | TS06451018100 | Зеркало заднего вида левое в сборе |
Загрузка ...
|
|
| 2 | GBT96.1-10-A3L | Шайба большая 10-A3L |
Загрузка ...
|
|
| 3 | TS06451019000 | Уплотнитель кабины в сборе |
Загрузка ...
|
|
| 3.1 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 3.2 | TS06451012022 | Узел крышки люка доступа к датчику топливного бака |
Загрузка ...
|
|
| 3.3 | TS04451010030 | Заглушка |
Загрузка ...
|
|
| 3.4 | TS06451019010 | Заглушка правая задняя резиновая |
Загрузка ...
|
|
| 3.5 | TS06451019009 | Уплотнитель левый задний резиновый |
Загрузка ...
|
|
| 3.6 | QLWZL002-80X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 3.7 | QLWZL002-20X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 3.8 | QLWZL002-35X1.0 | Пластырь 3M |
Загрузка ...
|
|
| 3.9 | TS04451010020 | Заглушка |
Загрузка ...
|
|
| 3.10 | TS06451019005 | Уплотнение губчатое |
Загрузка ...
|
|
| 3.11 | TS06451019006 | Уплотнение губчатое |
Загрузка ...
|
|
| 3.12 | QLWZL002-60X1.5 | Пластырь 3M |
Загрузка ...
|
|
| 3.13 | TS06451019007 | Заглушка левая передняя резиновая |
Загрузка ...
|
|
| 3.14 | TS06451019008 | Заглушка правая передняя резиновая |
Загрузка ...
|
|
| 4 | TS06451015004 | Стекло |
Загрузка ...
|
|
| 5 | TS06451015005 | Стекло |
Загрузка ...
|
|
| 6 | TS06451015001 | Стекло |
Загрузка ...
|
|
| 7 | TS06451011274 | Прокладка стекла опорная |
Загрузка ...
|
|
| 8 | TS06451011269 | Прокладка стекла опорная |
Загрузка ...
|
|
| 9 | TS04451010040 | Узел защитного кожуха рукоятки подъемника |
Загрузка ...
|
|
| 9.1 | TS04451010041 | Кожух защитный рычага подъемника |
Загрузка ...
|
|
| 9.2 | TS04451010042 | Плита нажимная |
Загрузка ...
|
|
| 10 | TS06811010009 | Стопорное кольцо 2 |
Загрузка ...
|
|
| 11 | TS06811010008 | Стопорное кольцо 1 |
Загрузка ...
|
|
| 12 | TS04451012127 | Втулка нейлоновая |
Загрузка ...
|
|
| 13 | TS06471014003 | Крышка технологического отверстия |
Загрузка ...
|
|
| 14 | TS04451012101 | Элемент сварной левого полуоткрытого кронштейна |
Загрузка ...
|
|
| 15 | TS04451012130 | Блок ограничительный в сборе |
Загрузка ...
|
|
| 16 | TS04451012128 | Шайба нейлоновая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
