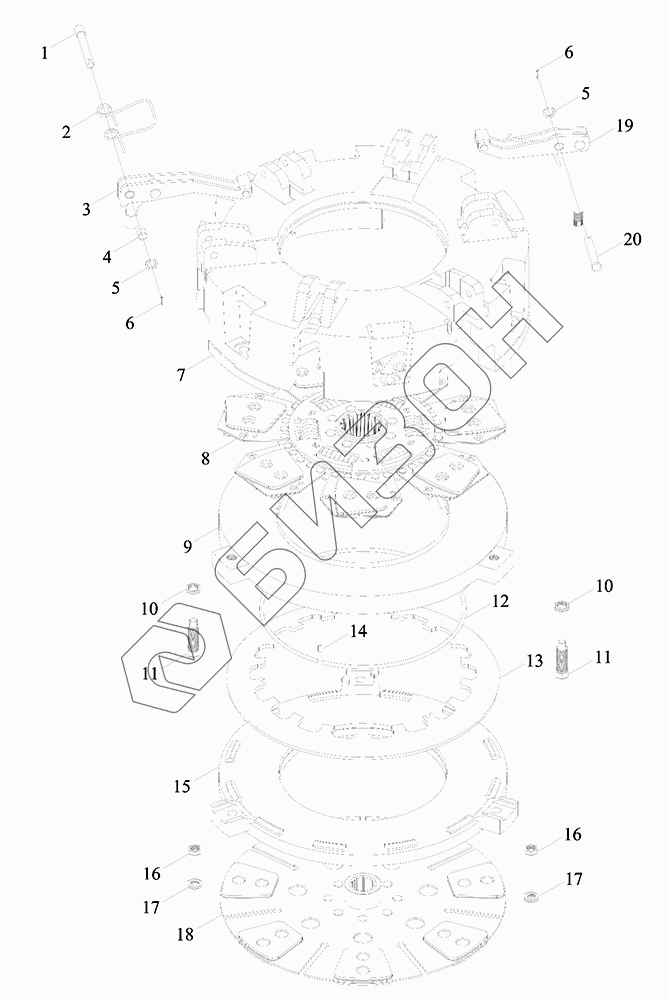

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Сцепление в сборе
1
2
3
4
5
5
6
6
7
8
9
10
10
11
11
12
13
14
15
16
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05211020000 | TC05211020000 | Сцепление в сборе |
Загрузка ...
|
|
| 1 | TC05211020003 | Штифт длинный |
Загрузка ...
|
|
| 2 | TC05211020004 | Пружина |
Загрузка ...
|
|
| 3 | TC05211020005 | Шток выключения |
Загрузка ...
|
|
| 4 | TC05211020006 | Втулка запирающая |
Загрузка ...
|
|
| 5 | GBT848-8-A3L | Шайба небольшая |
Загрузка ...
|
|
| 6 | GBT91-3.2X16-A3L | Шплинт |
Загрузка ...
|
|
| 7 | TC05211020007 | Корпус сцепления |
Загрузка ...
|
|
| 8 | TC05211020008 | Диски ведущий и ведомый |
Загрузка ...
|
|
| 9 | TC05211020009 | Диск напорный |
Загрузка ...
|
|
| 10 | GBT6173-M12X1.25-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 11 | TC05211020010 | Винт |
Загрузка ...
|
|
| 12 | TC05211020011 | Кольцо упорное |
Загрузка ...
|
|
| 13 | TC05211020012 | Пружина тарельчатая |
Загрузка ...
|
|
| 14 | GBT879.1-4X16 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 15 | TC05211020013 | Диск напорный |
Загрузка ...
|
|
| 16 | TC05211020016 | Гайка |
Загрузка ...
|
|
| 17 | TC05211020015 | Болт |
Загрузка ...
|
|
| 18 | TC05211020014 | Диск ведомый |
Загрузка ...
|
|
| 19 | TC05211020018 | Шток выключения |
Загрузка ...
|
|
| 20 | TC05211020017 | Штырь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
