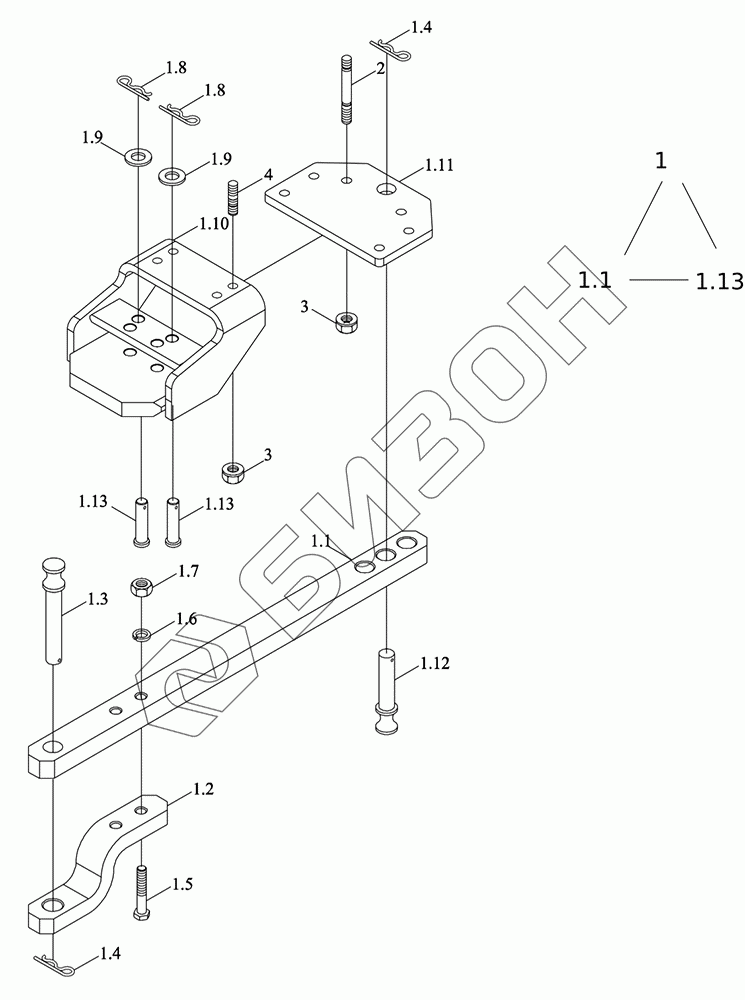

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Тяговое устройство в сборе

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1.1
1.2
1.3
1.4
1.4
1.5
1.6
1.7
1.8
1.8
1.9
1.9
1.10
1.11
1.12
1.13
1.13
2
3
3
4
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1S350010000K TD1S350010000K Устройство тяговое в сборе
Загрузка ...
1 TD1S350010001K Механизм тяговый
Загрузка ...
1.1 FT800.35A.101 Тяга маятниковая
Загрузка ...
1.2 FT800.35.104 Тяга маятниковая
Загрузка ...
1.3 FT800.35.109 Штифт тяговый
Загрузка ...
1.4 FT800.35.112 Штырь запирающий
Загрузка ...
1.5 GBT5782-M16X90-8.8-A2L Болт
Загрузка ...
1.6 GBT93-16-A3L Гровер
Загрузка ...
1.7 GBT6170-M16-8-A3L Гайка
Загрузка ...
1.8 FT300.35A.131 Штифт стопорный
Загрузка ...
1.9 GBT97.1-16-A3L Шайба плоская
Загрузка ...
1.10 FT800.35.021 Башмак
Загрузка ...
1.11 FT800.35.101 Штырь маятниковый
Загрузка ...
1.12 FT800.35B.103 Штырь ограничительный
Загрузка ...
1.13 TD1S350010002K Рама тяговая
Загрузка ...
2 GBT899-GM16-M16X110-10.9-A3L Шпилька
Загрузка ...
3 SPL-CO-M16-10-F3 Гайка с фланцем
Загрузка ...
4 GBT899-GM16-M16X40-10.9-A3L Шпилька с двойной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
