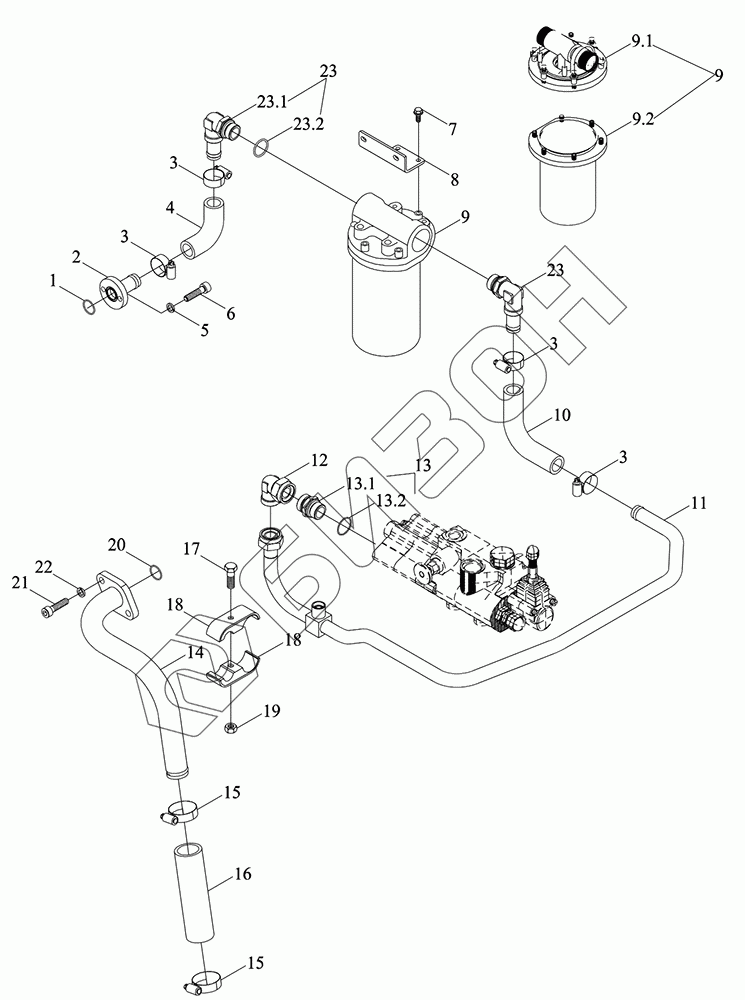

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Устройство гидравлической системы 3
1
2
3
3
3
3
4
5
6
7
8
9
9
9.1
9.2
10
11
12
13
13.1
13.2
14
15
15
16
17
18
18
19
20
21
22
23
23.1
23.2
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S582260000K | TD1S582260000K | Система гидравлическая |
Загрузка ...
|
|
| 1 | GBT3452.1-22.4X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 2 | TS06582180019 | Труба |
Загрузка ...
|
|
| 3 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
|
| 4 | TD1S582060009 | Шланг |
Загрузка ...
|
|
| 5 | GBT93-8-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 7 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TD1S582060007 | Кронштейн |
Загрузка ...
|
|
| 9 | TB3S582030001 | Фильтр масляный |
Загрузка ...
|
|
| 9.1 | TB3S582030003 | Штуцер соединительный |
Загрузка ...
|
|
| 9.2 | TB3S582030002 | Фильтроэлемент |
Загрузка ...
|
|
| 10 | TD1S582060008 | Шланг |
Загрузка ...
|
|
| 11 | TS06582180006 | Труба откачивающая |
Загрузка ...
|
|
| 12 | GBT3754-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 13 | TD924.582N.16 | Штуцер соединительный |
Загрузка ...
|
|
| 13.1 | GBT3733-L22 | Штуцер соединительный |
Загрузка ...
|
|
| 13.2 | TS09580010009 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | TS06582180001 | Патрубок |
Загрузка ...
|
|
| 15 | Q67645 | Хомут шланга B-типа |
Загрузка ...
|
|
| 16 | TS06581110003 | Шланг резиновый |
Загрузка ...
|
|
| 17 | GBT5783-M8X55-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 18 | TS06582180035 | Прокладка резиновая |
Загрузка ...
|
|
| 19 | GBT6170-M8-10-A2L | Гайка |
Загрузка ...
|
|
| 20 | GBT3452.1-37.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 21 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником |
Загрузка ...
|
|
| 22 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 23 | TD1S582060004 | Штуцер соединительный |
Загрузка ...
|
|
| 23.1 | TD1S582060005 | Штуцер соединительный |
Загрузка ...
|
|
| 23.2 | TS09580010011 | Кольцо в форме О |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
