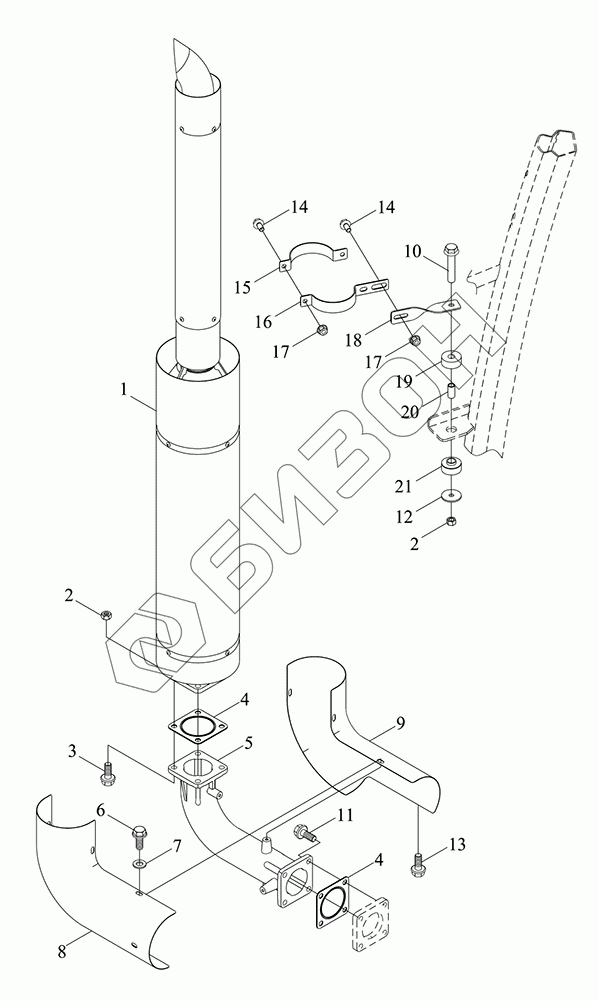

Графический каталог запасных частей к технике: LOVOL TD1SA1054-002K. Выхлопная система в сборе
1
2
2
3
4
4
5
6
7
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S220040000K | TD1S220040000K | Выхлопная система в сборе |
Загрузка ...
|
|
| 1 | TC03220100008 | Глушитель |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-10F3 | Болт |
Загрузка ...
|
|
| 3 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | FT900.22A.040 | Прокладка герметическая |
Загрузка ...
|
|
| 5 | TC03220100001 | Угольник выхлопной |
Загрузка ...
|
|
| 6 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 8 | TD1S220040003K | Решётка защитная |
Загрузка ...
|
|
| 9 | TD1S220040001K | Решётка защитная |
Загрузка ...
|
|
| 10 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 13 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 14 | GBT5789-M8X16-10.9-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | TC03220110010a | Хомутик |
Загрузка ...
|
|
| 16 | TC03220110011a | Струбцина |
Загрузка ...
|
|
| 17 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 18 | TH02220010016a | Тяга рычага |
Загрузка ...
|
|
| 19 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 20 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 21 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
