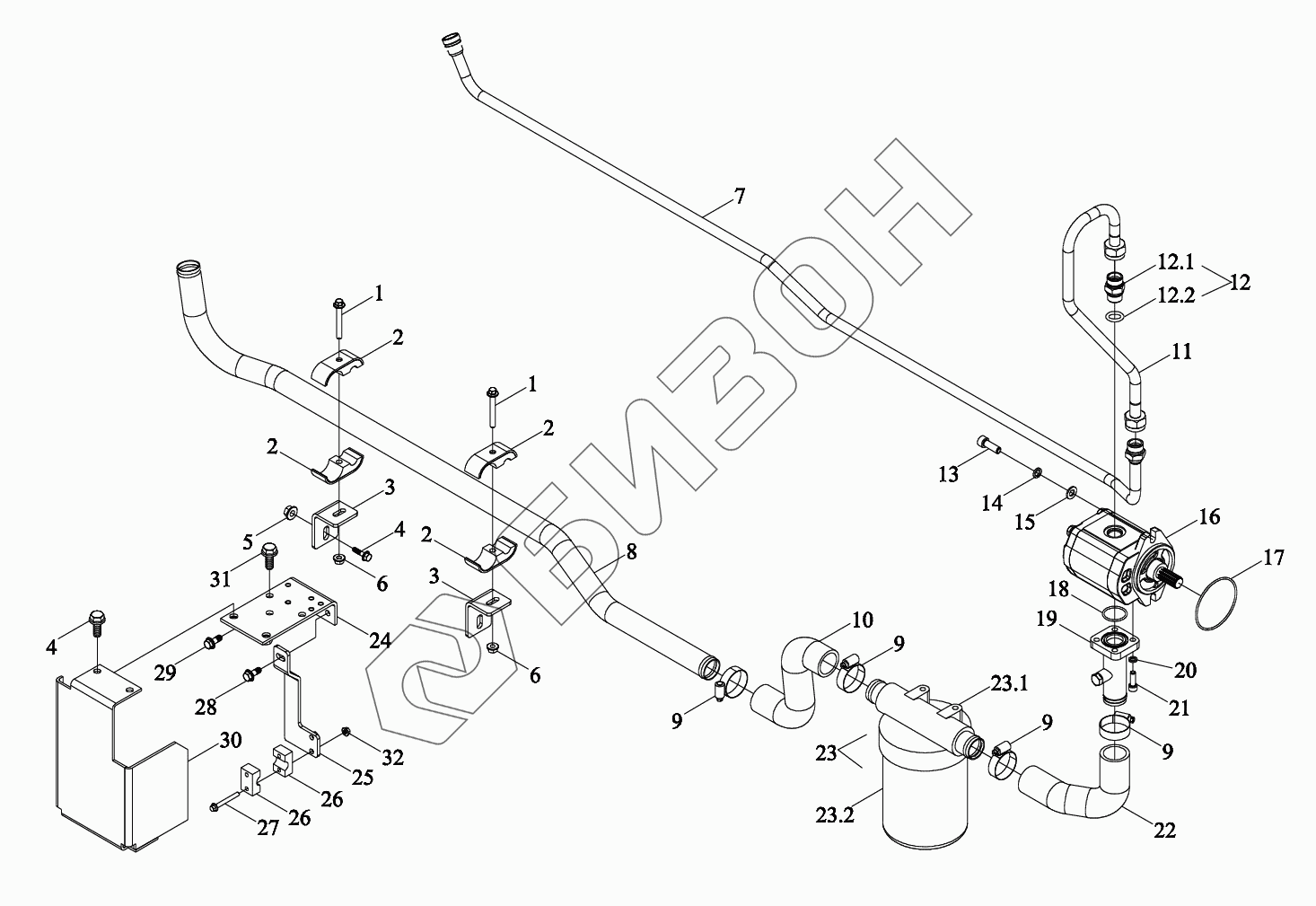

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Гидросистема, насос, фильтр
1
1
2
2
2
2
3
3
4
4
5
6
6
7
8
9
9
9
9
10
11
12
12.1
12.2
13
14
15
16
17
18
19
20
21
22
23
23.1
23.2
24
25
26
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S581040000K | TD1S581040000K | Фильтр масляный маслопровода масляного насоса в сборе |
Загрузка ...
|
|
| 1 | GBT16674.1-M8X60-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TS06581190013 | Хомут для шланга и клей для прокладок 35-16 |
Загрузка ...
|
|
| 3 | TS06581120016 | Кронштейн трубного зажима 1 |
Загрузка ...
|
|
| 4 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 5 | GBT6177.1-M10-8-A3L | Гайка с фланцем M10-8-A3L |
Загрузка ...
|
|
| 6 | GBT6177.1-M8-8-A2L | Гайка с фланцем M8-8-A2L |
Загрузка ...
|
|
| 7 | TD1S581040007K | Маслопровод |
Загрузка ...
|
|
| 8 | TS06581120005 | Труба длинная |
Загрузка ...
|
|
| 9 | Q67645 | Хомут шланговый червячного типа B |
Загрузка ...
|
|
| 10 | TD1S581040001K | Шланг резиновый |
Загрузка ...
|
|
| 11 | TD1S581040006K | Маслопровод |
Загрузка ...
|
|
| 12 | TC04400070008 | Сборка прямого переходного деталя с зажимным кольцом M22-16 |
Загрузка ...
|
|
| 12.1 | GBT3733-S16 | Деталь прямая переходная с зажимным кольцом |
Загрузка ...
|
|
| 12.2 | TS09580010008 | Кольцо O-образное 19.3X2.2-M22X1.5 |
Загрузка ...
|
|
| 13 | GBT70.1-M10X30-8.8-A3L | Винт с цилиндрической головкой и внутренним шестигранником M10X30-8.8-A3L |
Загрузка ...
|
|
| 14 | GBT93-10-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 15 | GBT97.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 16 | TD1S581040004K | Насос с зубчатой передачей |
Загрузка ...
|
|
| 17 | GBT3452.1-82.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 18 | GBT3452.1-32.5X2.65G | Кольцо уплотнительное резиновое для гидропневматики 32.5X2.65G |
Загрузка ...
|
|
| 19 | TC03581210011 | Маслопровод |
Загрузка ...
|
|
| 20 | GBT93-8-A3L | Шайба стандартная пружинная |
Загрузка ...
|
|
| 21 | GBT70.1-M8X25-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X25-8.8-A2L |
Загрузка ...
|
|
| 22 | TC03581230003 | Шланг резиновый |
Загрузка ...
|
|
| 23 | TA1C581100013K | Фильтр масляный |
Загрузка ...
|
|
| 23.1 | TA1C581100014K | Гнездо фильтроэлемента |
Загрузка ...
|
|
| 23.2 | TA1C581100015K | Элемент масляный всасывающий фильтрующий |
Загрузка ...
|
|
| 24 | TD1S581080008K | Кронштейн |
Загрузка ...
|
|
| 25 | TD1S581040008K | Кронштейн |
Загрузка ...
|
|
| 26 | TS06581190015 | Зажим трубный с одним отверстием -16 |
Загрузка ...
|
|
| 27 | GBT16674.1-M6X50-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 28 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый M8X25-8.8-A2L |
Загрузка ...
|
|
| 29 | GBT16674.1-M8X20-8.8-A2L | Болт шестигранный фланцевый M8X20-8.8-A2L |
Загрузка ...
|
|
| 30 | TD1S581080010K | Кожух защитный |
Загрузка ...
|
|
| 31 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 32 | GBT6177.1-M6-8-A2L | Гайка с фланцем M6-8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
