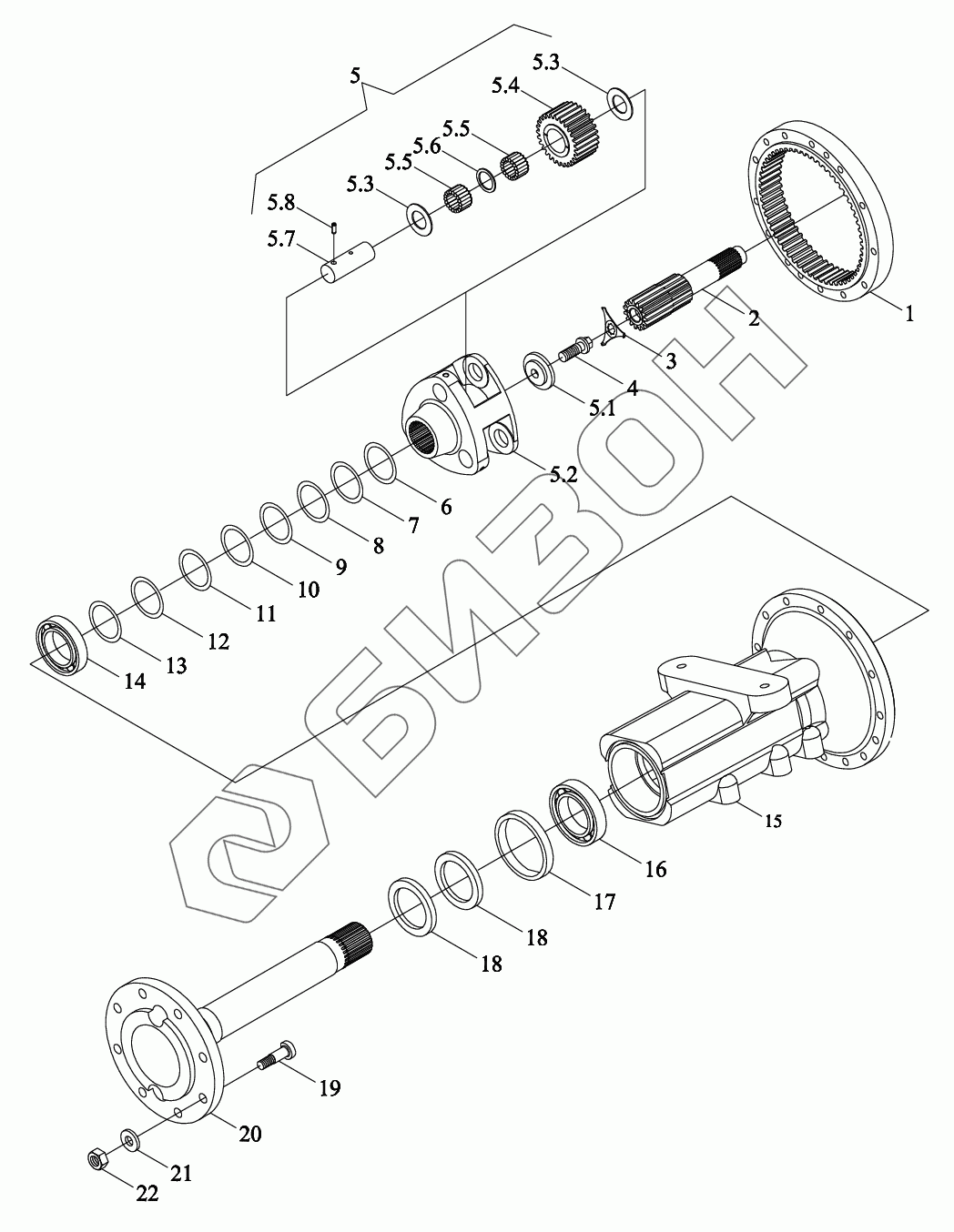

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Левая конечная передача
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.5
5.5
5.6
5.7
5.8
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| FT800.39.001 | FT800.39.001 | Передача левая конечная в сборе |
Загрузка ...
|
|
| 1 | FT800.39.108 | Обод |
Загрузка ...
|
|
| 2 | FT800.39.113 | Полуось |
Загрузка ...
|
|
| 3 | FT800.39.112a | Подушка |
Загрузка ...
|
|
| 4 | FT800.39.105a | Болт крепления водила планетарной передачи |
Загрузка ...
|
|
| 5 | FT800.39.011 | Водило планетарное |
Загрузка ...
|
|
| 5.1 | FT800.39.106b | Плита нажимная |
Загрузка ...
|
|
| 5.2 | FT800.39.104 | Водило планетарное |
Загрузка ...
|
|
| 5.3 | FT800.39.110 | Кольцо проставочное |
Загрузка ...
|
|
| 5.4 | FT800.39.107 | Колесо зубчатое |
Загрузка ...
|
|
| 5.5 | FT800.39.118 | Игла роликовая |
Загрузка ...
|
|
| 5.6 | FT800.39.109 | Кольцо проставочное |
Загрузка ...
|
|
| 5.7 | FT800.39.111 | Вал |
Загрузка ...
|
|
| 5.8 | QLWZB140-12X32 | Палец |
Загрузка ...
|
|
| 6 | FT800.39.131 | Подушка |
Загрузка ...
|
|
| 7 | FT800.39.132 | Подушка |
Загрузка ...
|
|
| 8 | FT800.39.133 | Подушка |
Загрузка ...
|
|
| 9 | FT800.39.134 | Подушка |
Загрузка ...
|
|
| 10 | FT800.39.135 | Подушка |
Загрузка ...
|
|
| 11 | FT800.39.136 | Подушка |
Загрузка ...
|
|
| 12 | FT800.39.137 | Подушка |
Загрузка ...
|
|
| 13 | FT800.39.138 | Подушка |
Загрузка ...
|
|
| 14 | GBT297-30214 | Подшипники конические роликовые |
Загрузка ...
|
|
| 15 | FT800.39.103a | Корпус вала |
Загрузка ...
|
|
| 16 | GBT297-30215 | Подшипник |
Загрузка ...
|
|
| 17 | FT800.39.120 | Кольцо ограничительное |
Загрузка ...
|
|
| 18 | GBT9877.1-FB100X130X12D | Втулка уплотнительная |
Загрузка ...
|
|
| 19 | FT800.39.101c | Болт |
Загрузка ...
|
|
| 20 | FT800.39.012 | Вал приводный |
Загрузка ...
|
|
| 21 | FT800.39.130 | Шайба |
Загрузка ...
|
|
| 22 | GBT6176-M20X1.5-LH-10-A3L | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
