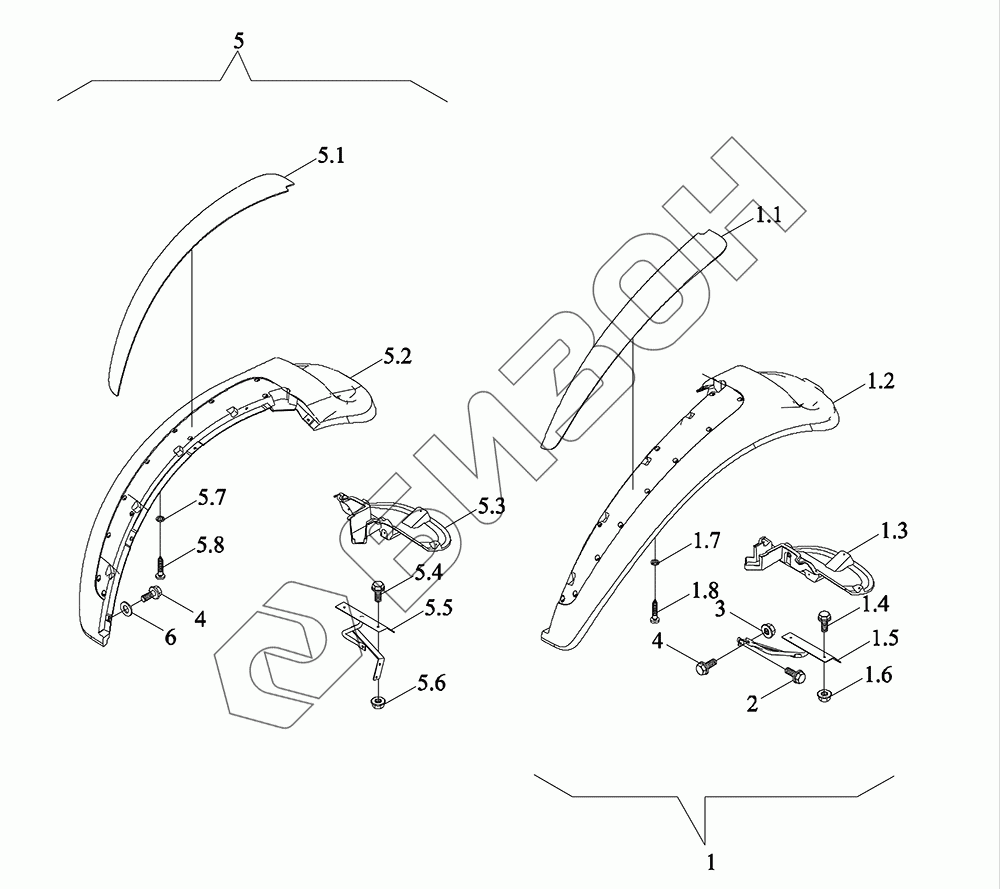

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Молдинг заднего брызговика

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

1.5

1.6

1.7

1.8

5.1

5.2

5.3

5.4

5.5

5.6

5.7

5.8

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TS06455010000	TS06455010000	Молдинг заднего брызговика в сборе	Загрузка ...
1	TS06455040001	Коыло заднее	Загрузка ...
1.1	TS06455040012	Молдинг подкрылка	Загрузка ...
1.2	TS06455040011	Узел натяжного колеса заднего вентилятора	Загрузка ...
1.3	TS06455040013	Планка защитная	Загрузка ...
1.4	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
1.5	TS06455040015	кронштейн	Загрузка ...
1.6	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
1.7	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
1.8	GBT845-ST4.8X13	Винт с поперечным пазом	Загрузка ...
2	GBT16674.1-M8X12-8.8-A2L	Болт с фланцем	Загрузка ...
3	GBT6177.1-M8-10-A2L	Гайка с фланцем	Загрузка ...
4	GBT16674.1-M8X20-8.8-A2L	Болт шестигранный фланцевый	Загрузка ...
5	TS06455040002	Коыло заднее	Загрузка ...
5.1	TS06455040032	Молдинг подкрылка	Загрузка ...
5.2	TS06455040031	Корпус брыговика	Загрузка ...
5.3	TS06455040033	Планка защитная	Загрузка ...
5.4	GBT16674.1-M6X12-8.8-A2L	Болт с фланцем	Загрузка ...
5.5	TS06455040034	кронштейн	Загрузка ...
5.6	GBT6177.1-M6-8-A2L	Гайка с фланцем	Загрузка ...
5.7	GBT97.1-6-A3L	Шайба плоская	Загрузка ...
5.8	GBT845-ST4.8X13	Винт с поперечным пазом	Загрузка ...
6	GBT96.1-8-A3L	Шайба большая	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
