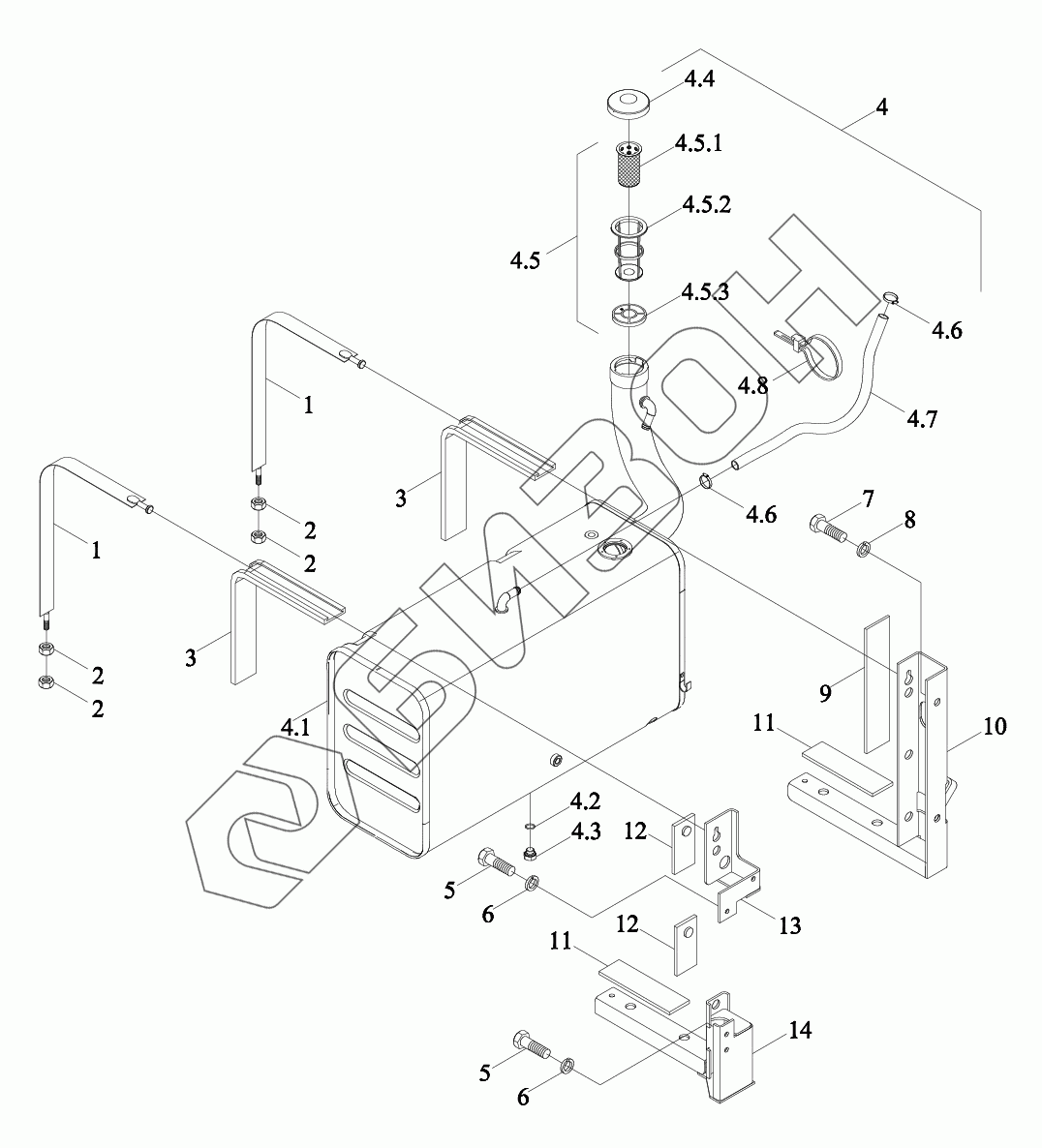

Графический каталог запасных частей к технике: LOVOL TD1SA904-028K. Монтажный блок основного топливного бака
1
1
2
2
2
2
3
3
4
4.1
4.2
4.3
4.4
4.5
4.5.1
4.5.2
4.5.3
4.6
4.6
4.7
4.8
5
5
6
6
7
8
9
10
11
11
12
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06501020000 | TS06501020000 | Монтажный блок основного топливного бака в сборе |
Загрузка ...
|
|
| 1 | TS06501020013 | Хомут гибкий |
Загрузка ...
|
|
| 2 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 3 | FT800A.50.209 | Лента резиновая |
Загрузка ...
|
|
| 4 | TS06501020031 | Бак основной топливный в сборе |
Загрузка ...
|
|
| 4.1 | TS06501020032 | Бак глваный |
Загрузка ...
|
|
| 4.2 | TS09580010005 | Кольцо уплотнительное 13.3X2.2-M16X1.5 |
Загрузка ...
|
|
| 4.3 | FT65.50.226 | Пробка для слива масла |
Загрузка ...
|
|
| 4.4 | TD800.501A.1.1 | Крышка топливного бака |
Загрузка ...
|
|
| 4.5 | FT300.50.015 | Сетка фильтровальная |
Загрузка ...
|
|
| 4.5.1 | FT300.50.152 | Сетка фильтровальная |
Загрузка ...
|
|
| 4.5.2 | FT300.50.151 | Сетка фильтровальная |
Загрузка ...
|
|
| 4.5.3 | FT300.50.153 | Сетка фильтровальная |
Загрузка ...
|
|
| 4.6 | Q67627 | Хомут для шланга с червячным приводом типа B |
Загрузка ...
|
|
| 4.7 | TD800.501A.1-01 | Шланг резиновый |
Загрузка ...
|
|
| 4.8 | Q67405300 | Лента стяжная |
Загрузка ...
|
|
| 5 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT93-10-A0P | Гровер |
Загрузка ...
|
|
| 7 | GBT5783-M16X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-16-A0P | Гровер |
Загрузка ...
|
|
| 9 | FT800A.50.207 | Подушка |
Загрузка ...
|
|
| 10 | TS06501020004 | Кронштейн |
Загрузка ...
|
|
| 11 | TD800.502-01 | Подушка |
Загрузка ...
|
|
| 12 | TD800.501-05 | Подушка |
Загрузка ...
|
|
| 13 | TS06501020007 | Кронштейн |
Загрузка ...
|
|
| 14 | TS06501020010 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
