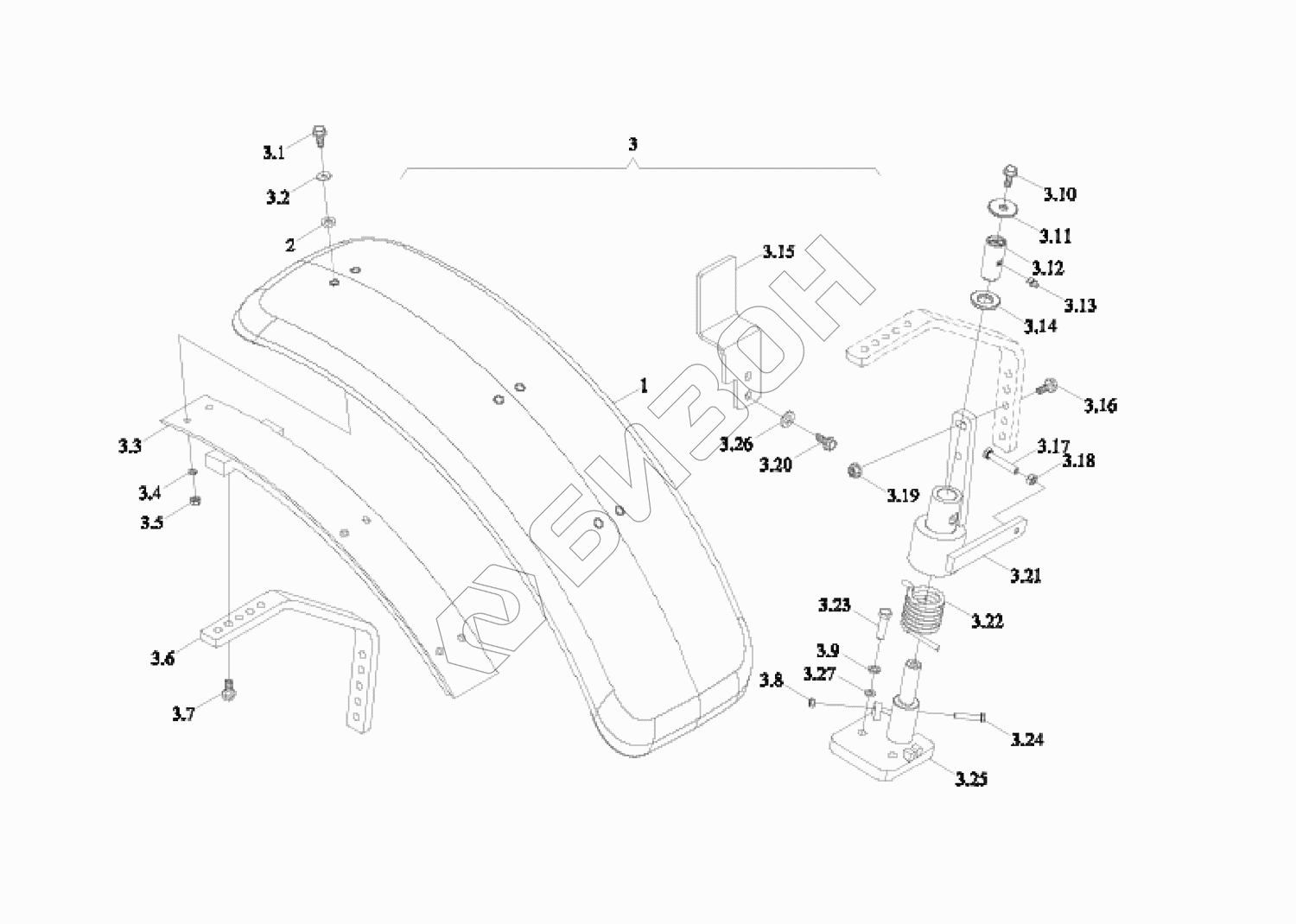

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Брызговик передний левый
1
2
3
3,1
3,1
3,2
3,3
3,4
3,5
3,6
3,7
3,8
3,9
3,10
3,11
3,12
3,13
3,14
3,15
3,16
3,17
3,18
3,19
3,20
3,21
3,22
3,23
3,24
3,25
3,26
3,27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C476030000K | TD1C476030000K | Левый передний брызговик в сборе |
Загрузка ...
|
|
| 1 | TD1C476030001K | Крыло переднее |
Загрузка ...
|
|
| 2 | TD1C476030008K | Прокладки резиновые |
Загрузка ...
|
|
| 3 | TD1C476030002K | Кронштейн |
Загрузка ...
|
|
| 3,1 | GBT5783-M8X25-A2-70 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3,2 | GBT96.1-8-A2 | Шайба большая |
Загрузка ...
|
|
| 3,3 | TD1C476030005K | Накладка |
Загрузка ...
|
|
| 3,4 | GBT93-8-A2 | Гровер |
Загрузка ...
|
|
| 3,5 | GBT6170-M8-A2-70 | Гайка |
Загрузка ...
|
|
| 3,6 | TD1C476020004K | Кронштейн |
Загрузка ...
|
|
| 3,7 | GBT16674.1-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3,8 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 3,9 | GBT93-12-A3L | Гровер |
Загрузка ...
|
|
| 3,10 | GBT16674.1-M12X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3,11 | TB400.475-07 | Шайба |
Загрузка ...
|
|
| 3,12 | TB400.475-05 | Втулка |
Загрузка ...
|
|
| 3,13 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 3,14 | TB400.475-06 | Шайба |
Загрузка ...
|
|
| 3,15 | TD1C476020013K | Плита ограничительная |
Загрузка ...
|
|
| 3,16 | GBT16674.1-M12X50-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 3,17 | GBT5783-M10X60-10.9-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3,18 | GBT6170-M10-8-A3L | Гайка |
Загрузка ...
|
|
| 3,19 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 3,20 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3,21 | TD1C476020003K | Кронштейн |
Загрузка ...
|
|
| 3,22 | TD1C476020009K | Пружина кручения |
Загрузка ...
|
|
| 3,23 | GBT5786-M12X1.5X55-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3,24 | GBT5783-M8X45-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3,25 | TD1C476030003K | Плита монтажная |
Загрузка ...
|
|
| 3,26 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 3,27 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
