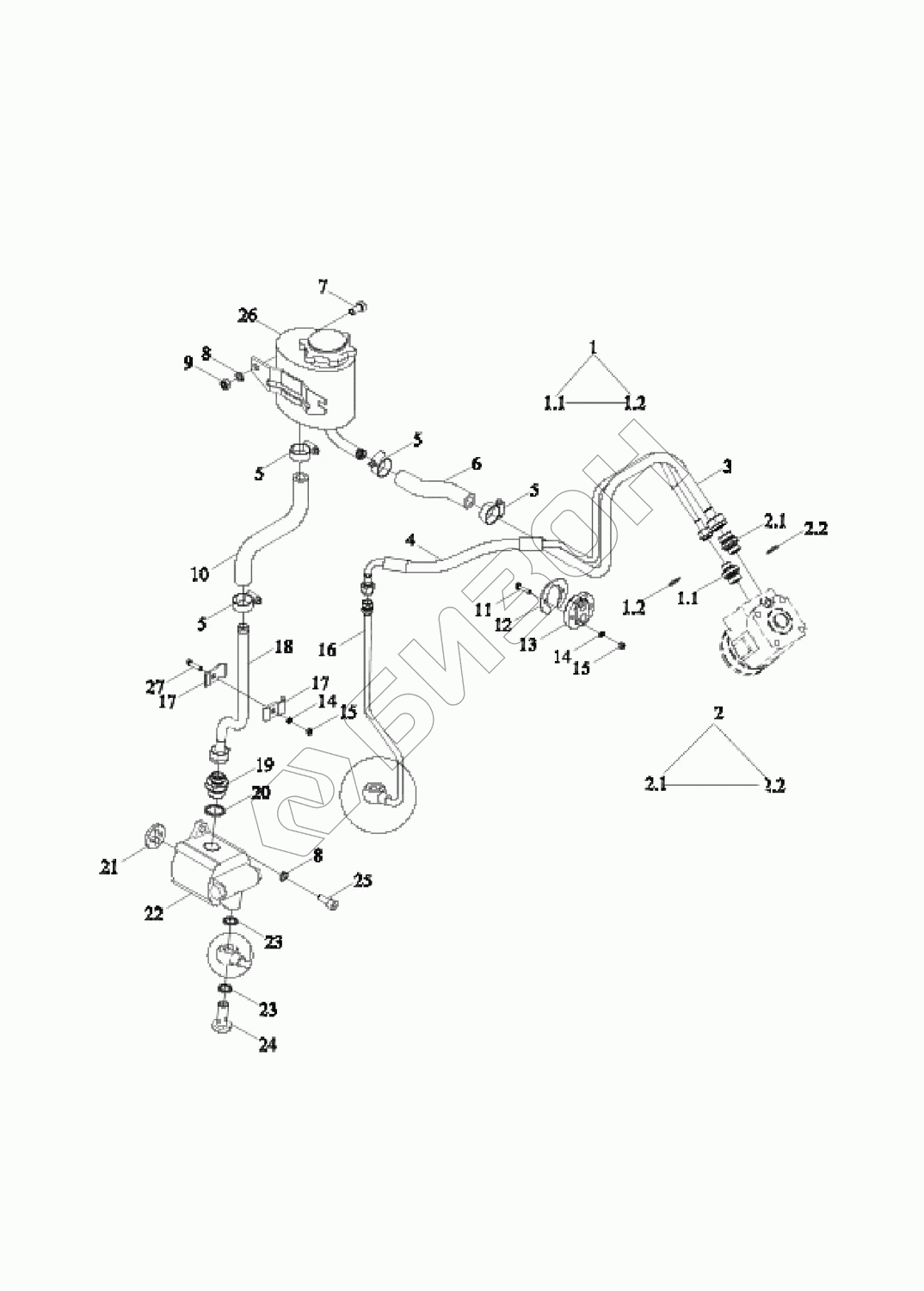

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Гидравлический поворотный трубопровод 1
TD1S402020000K
1
1,1
1,1
1,2
1,2
2
2,1
2,1
2,2
2,2
3
4
5
5
5
5
6
7
8
8
9
10
11
12
13
14
14
15
15
16
17
17
18
19
20
21
22
23
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S402020000K | TD1S402020000K | Гидравлический поворотный трубопровод в сборе |
Загрузка ...
|
|
| 1 | TS12402050005 | Штуцер соединительный |
Загрузка ...
|
|
| 1,1 | TS12402010031 | Штуцер |
Загрузка ...
|
|
| 1,2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 2 | TC04400010011 | Штуцер соединительный |
Загрузка ...
|
|
| 2,1 | GBT3733-L16 | Штуцер соединительный |
Загрузка ...
|
|
| 2,2 | TS09580010007 | Кольцо уплотнительное |
Загрузка ...
|
|
| 3 | TD1S402010002K | Маслопровод |
Загрузка ...
|
|
| 4 | TD1S402010001K | Маслопровод |
Загрузка ...
|
|
| 5 | Q67632 | Хомут шланга B-типа |
Загрузка ...
|
|
| 6 | TS06402010003 | Шланг |
Загрузка ...
|
|
| 7 | GBT5781-M10X20-4.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
|
| 10 | TS06402050014 | Шланг |
Загрузка ...
|
|
| 11 | GBT5781-M6X25-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | TD904.402X-01 | Кламмер |
Загрузка ...
|
|
| 13 | TD904.402X-03 | Подушка амортизационная |
Загрузка ...
|
|
| 14 | GBT93-6-A3L | Гровер |
Загрузка ...
|
|
| 15 | GBT6170-M6-8-A2L | Гайка |
Загрузка ...
|
|
| 16 | TS06402010002 | Стальная труба |
Загрузка ...
|
|
| 17 | FT800.40L.108 | Трубный зажим |
Загрузка ...
|
|
| 18 | TS06402010009 | Стальная труба |
Загрузка ...
|
|
| 19 | TD904.402A-01 | Стык |
Загрузка ...
|
|
| 20 | JBT982-27 | Комбинированная уплотнительная шайба |
Загрузка ...
|
|
| 21 | FT800A.40.108 | Втулка передачи |
Загрузка ...
|
|
| 22 | FT800A.40.028 | Насос рулевого управления |
Загрузка ...
|
|
| 23 | JBT982-18 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 24 | FT700.40G.109 | Полый болт |
Загрузка ...
|
|
| 25 | GBT70.1-M10X25-8.8-A3L | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 26 | TD1100.402B.1 | Масляный бачок рулевого механизма и адсорбер в сборе |
Загрузка ...
|
|
| 27 | GBT5781-M6X25-4.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
