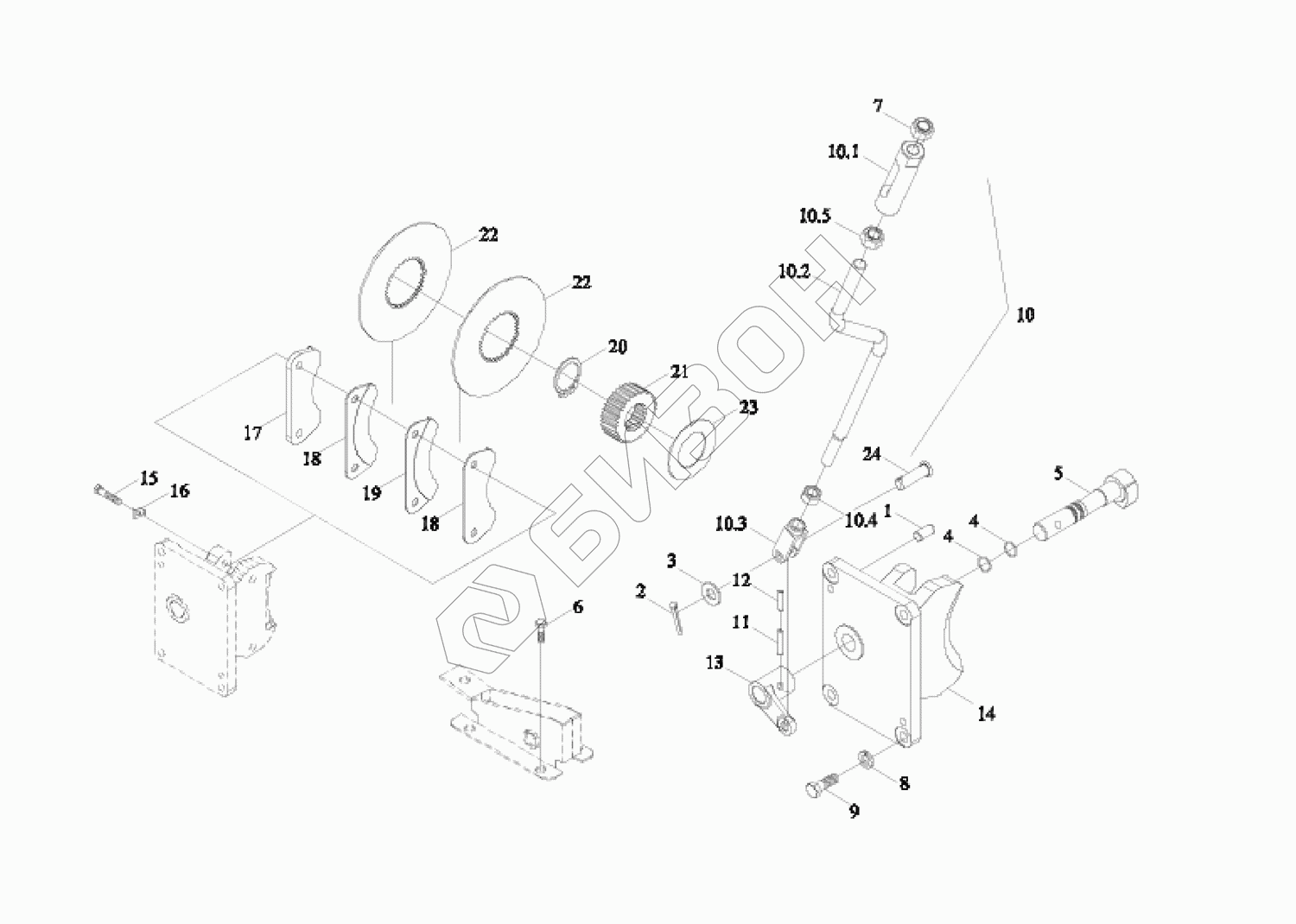

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Механизм управления стояночным тормозом 1
1
2
3
4
4
5
6
7
8
9
10
10,1
10,2
10,3
10,4
10,5
11
12
13
14
15
16
17
18
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06435010000 | TS06435010000 | Механизм управления стояночным тормозом в сборе |
Загрузка ...
|
|
| 1 | GBT119.1-8h8X16-A3L | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 3 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | GBT3452.1-15X2.65G | Кольцо в форме О |
Загрузка ...
|
|
| 5 | FT800.43.169 | Ось кулачка |
Загрузка ...
|
|
| 6 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 8 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TS06435010006b | Тяга |
Загрузка ...
|
|
| 10,1 | TA820.212-03 | Втулка |
Загрузка ...
|
|
| 10,2 | TS06435010003b | Тяга |
Загрузка ...
|
|
| 10,3 | TG1654.212A-04 | Вилка тяги |
Загрузка ...
|
|
| 10,4 | GBT6171-M12X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 10,5 | GBT6171-M14X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 11 | GBT879.1-8X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 12 | GBT879.1-5X30 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 13 | FT800A.43.321 | Рукоятка переводная |
Загрузка ...
|
|
| 14 | FT800.43.132 | Гнездо крышки |
Загрузка ...
|
|
| 15 | FT800.43.194 | Болт |
Загрузка ...
|
|
| 16 | TS06435010012 | Кольцо прокладочное |
Загрузка ...
|
|
| 17 | FT800.43.131 | Пластина нажимная |
Загрузка ...
|
|
| 18 | FT800.43.023 | Пластинка фрикционная |
Загрузка ...
|
|
| 19 | FT800.43.024 | Пластинка фрикционная |
Загрузка ...
|
|
| 20 | GBT894.1-48 | Кольцо стопорное |
Загрузка ...
|
|
| 21 | FT800.43.136 | Манжета |
Загрузка ...
|
|
| 22 | FT800.43.141 | Плита стальная |
Загрузка ...
|
|
| 23 | FT800.43.145 | Прокладка регулировочная |
Загрузка ...
|
|
| 24 | GBT882-B10X30 | Ось |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
