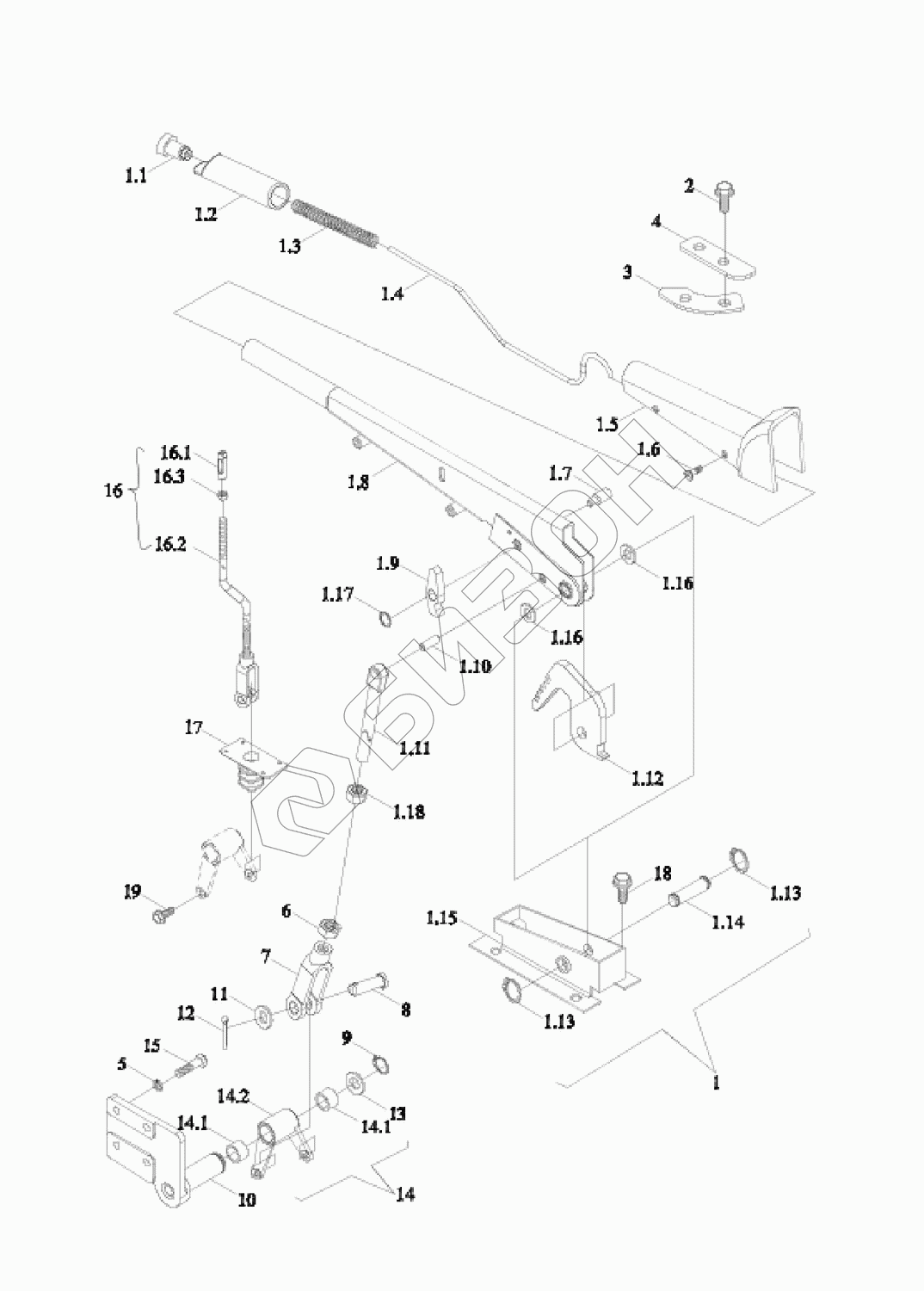

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Механизм управления сцеплением 1
1
1,1
1,1
1,1
1,2
1,3
1,4
1,5
1,6
1,7
1,8
1,9
1,11
1,12
1,13
1,13
1,14
1,15
1,16
1,16
1,17
1,18
2
3
4
5
6
7
8
9
10
11
12
13
14
14,1
14,1
14,2
15
16
16,1
16,2
16,3
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1S212010000 | TD1S212010000 | Механизм управления сцеплением в сборе |
Загрузка ...
|
|
| 1 | TD3P212010001 | Рычаг управления |
Загрузка ...
|
|
| 1,1 | FT800A.21.045 | Кнопка |
Загрузка ...
|
|
| 1,2 | FT800A.21.319 | Чехол ручки |
Загрузка ...
|
|
| 1,3 | FT800.43.180 | Пружина |
Загрузка ...
|
|
| 1,4 | FT800A.21.315 | Торкатель |
Загрузка ...
|
|
| 1,5 | FT800A.21.320 | Кожух защитный |
Загрузка ...
|
|
| 1,6 | GBT68-M4X10-4.8-A2L | Винт |
Загрузка ...
|
|
| 1,7 | FT800A.21.322 | Ось |
Загрузка ...
|
|
| 1,8 | FT800A.21.044 | Ручка |
Загрузка ...
|
|
| 1,9 | FT800A.21.314 | Собачка |
Загрузка ...
|
|
| 1,10 | FT800A.21.323 | Ось |
Загрузка ...
|
|
| 1,11 | TD3P212010002 | Тяга |
Загрузка ...
|
|
| 1,12 | FT800A.43.310 | Храповик |
Загрузка ...
|
|
| 1,13 | GBT894.1-14 | Кольцо стопорное |
Загрузка ...
|
|
| 1,14 | FT800A.21.321 | Ось |
Загрузка ...
|
|
| 1,15 | TS06212010003 | Держатель неподвижный |
Загрузка ...
|
|
| 1,16 | TS06212010009 | Шайба |
Загрузка ...
|
|
| 1,17 | GBT894.1-6 | Кольцо стопорное |
Загрузка ...
|
|
| 1,18 | GBT6171-M14X1.5-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 2 | GBT16674.1-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | TS06212010025 | Плита нажимная |
Загрузка ...
|
|
| 4 | TS06212010024 | Плита нажимная |
Загрузка ...
|
|
| 5 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 6 | GBT6171-M10X1-8-A2L | Гайка |
Загрузка ...
|
|
| 7 | FT800.21.240 | Вилка передняя |
Загрузка ...
|
|
| 8 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 9 | GBT894.1-30 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TD2S212020009 | Вал упорный |
Загрузка ...
|
|
| 11 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 12 | GBT91-3.2X32-A3L | Шплинт |
Загрузка ...
|
|
| 13 | GBT97.1-30-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | FT800A.21.062a | Втулка поворотная |
Загрузка ...
|
|
| 14,1 | TG1654.212B.1-01 | Втулка |
Загрузка ...
|
|
| 14,2 | FT800A.21.338a | Втулка поворотная |
Загрузка ...
|
|
| 15 | GBT5782-M10X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 16 | TD1S212010009 | Тяга |
Загрузка ...
|
|
| 16,1 | TA820.212-03 | Втулка |
Загрузка ...
|
|
| 16,2 | TD1S212010010 | Тяга |
Загрузка ...
|
|
| 16,3 | GBT6171-M14X1.5-8-A3L | Гайка |
Загрузка ...
|
|
| 17 | TS06212020001 | Уплотнение |
Загрузка ...
|
|
| 18 | GBT16674.1-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | GBT16674.1-M10X25-8.8-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
