Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Монтажный блок основного топливного бака

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
2
2
3
3
4
4,1
4,2
4,3
4,4
4,5
4.5. 1
4.5. 2
4.5. 3
4,6
4,6
4,7
4,8
5
5
6
6
7
8
9
10
11
11
12
12
13
14

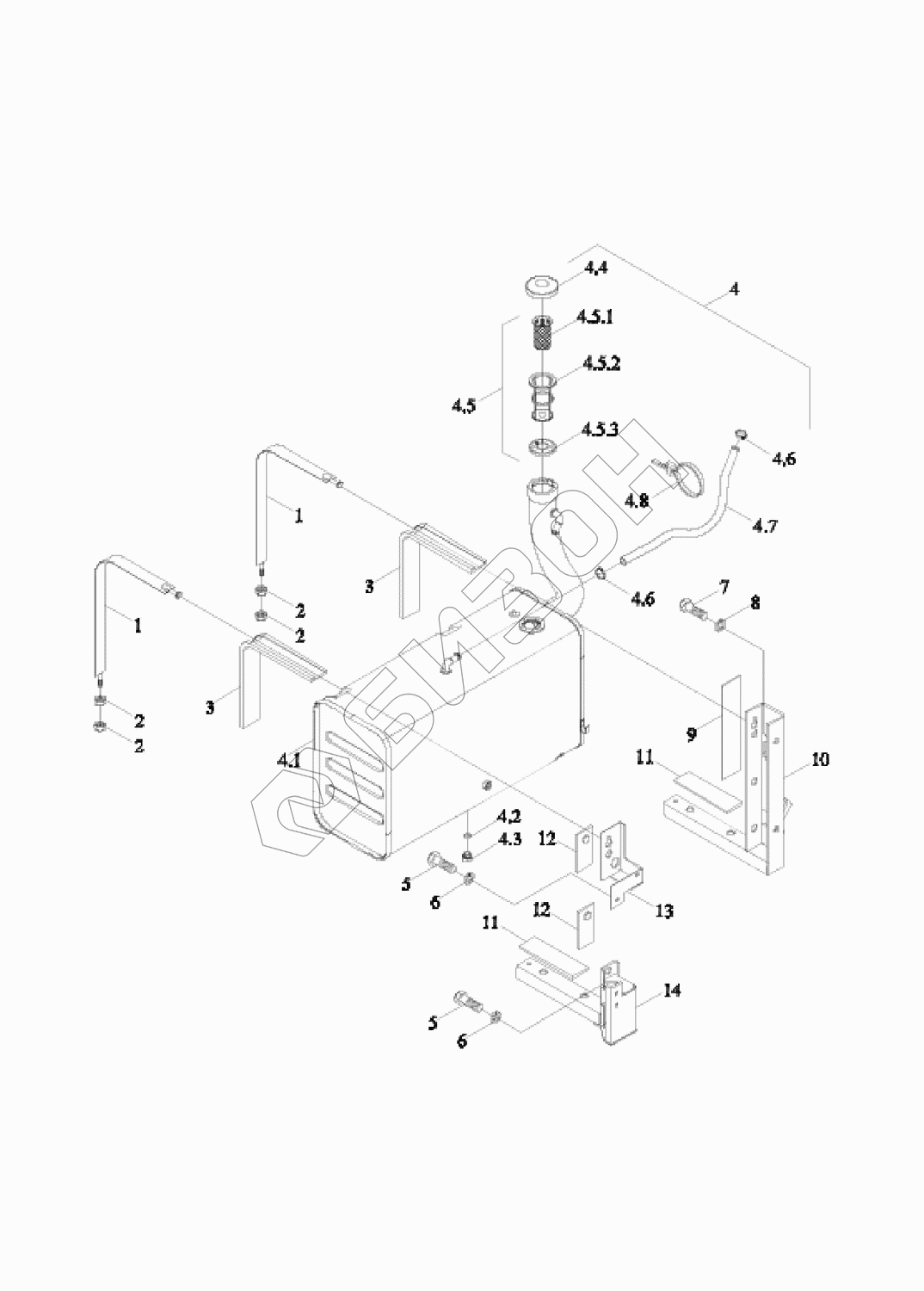

Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06501020000 TS06501020000 Монтажный блок основного топливного бака в сборе
Загрузка ...
1 TS06501020013 Гибкий хомут
Загрузка ...
2 GBT6170-M10-10-A3L Гайка шестигранная
Загрузка ...
3 FT800A.50.209 Лента резиновая
Загрузка ...
4 TS06501020001 Основной топливный бак в сборе
Загрузка ...
4,1 TS06501020002 Глваный бак
Загрузка ...
4,2 TS09580010005 Кольцо в форме О
Загрузка ...
4,3 FT65.50.226 Пробка для слива масла
Загрузка ...
4,4 TD800.501A.1.1 Крышка топливного бака
Загрузка ...
4,5 FT300.50.015 Фильтровальная сетка
Загрузка ...
4.5. 1 FT300.50.152 Фильтровальная сетка
Загрузка ...
4.5. 2 FT300.50.151 Фильтровальная сетка
Загрузка ...
4.5. 3 FT300.50.153 Фильтровальная сетка
Загрузка ...
4,6 Q67627 Хомут шланга B-типа
Загрузка ...
4,7 TD800.501A.1-01 Шланг резиновый
Загрузка ...
4,8 Q67405300 Лента стяжная
Загрузка ...
5 GBT5783-M10X20-8.8-A3L Болт с шестигранной головкой
Загрузка ...
6 GBT93-10-A0P Гровер
Загрузка ...
7 GBT5783-M16X30-8.8-A3L Болт с шестигранной головкой
Загрузка ...
8 GBT93-16-A0P Гровер
Загрузка ...
9 FT800A.50.207 Подушка
Загрузка ...
10 TS06501020004 Кронштейн
Загрузка ...
11 TD800.502-01 Подушка
Загрузка ...
12 TD800.501-05 Подушка
Загрузка ...
13 TS06501020007 Кронштейн
Загрузка ...
14 TS06501020010 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
