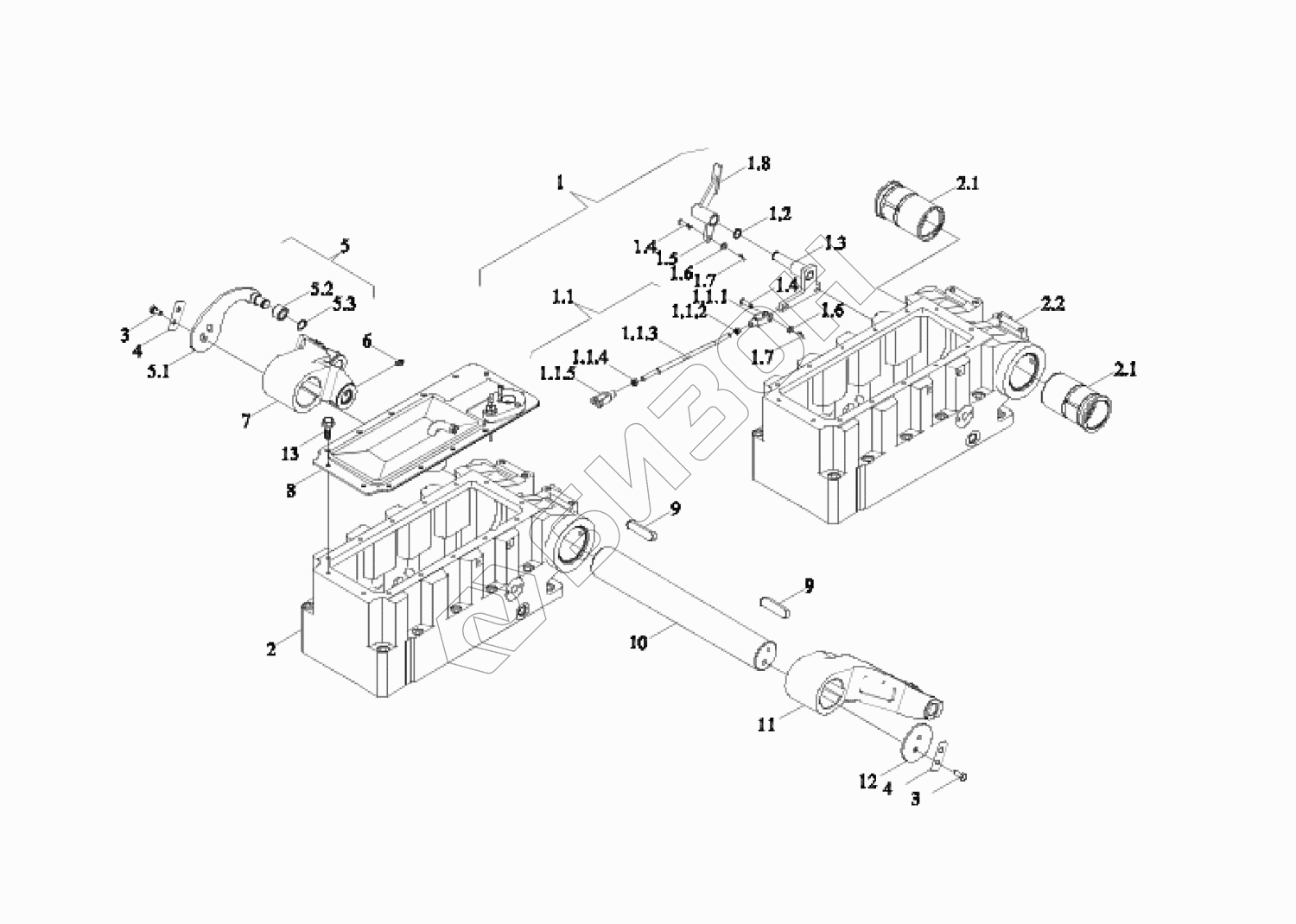

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Монтажный блок подъемника 2
1
1,1
1.1. 1
1.1. 2
1.1. 3
1.1. 4
1.1. 5
1,2
1,3
1,4
1,5
1,6
1,7
2
2,1
2,1
2,2
3
3
4
4
5
5,1
5,2
5,3
6
7
8
9
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06551080000 | TS06551080000 | Монтажный блок подъемника в сборе |
Загрузка ...
|
|
| 1 | TS06551080012 | Механизм обратной связи |
Загрузка ...
|
|
| 1,1 | TS06551080021 | Вал регулирующий |
Загрузка ...
|
|
| 1.1. 1 | TD800.55.2.2-03 | Вилка тяги |
Загрузка ...
|
|
| 1.1. 2 | GBT6170-M8-LH-8-A2L | Гайка |
Загрузка ...
|
|
| 1.1. 3 | TS06551080022 | Вал регулирующий |
Загрузка ...
|
|
| 1.1. 4 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 1.1. 5 | TD800.55.2.2-01 | Вилка тяги |
Загрузка ...
|
|
| 1,2 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 1,3 | TS06551080013 | Вал опорный |
Загрузка ...
|
|
| 1,4 | GBT882-B8X30-A3L | Ось |
Загрузка ...
|
|
| 1,5 | TS06551080016 | Плита |
Загрузка ...
|
|
| 1,6 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 1,7 | GBT91-3.2X16-A3L | Шплинт |
Загрузка ...
|
|
| 2 | TS06551080002 | Корпус картера |
Загрузка ...
|
|
| 2,1 | FT800.55A.111 | Втулка вала |
Загрузка ...
|
|
| 2,2 | TS06551080003 | Корпус картера |
Загрузка ...
|
|
| 3 | GBT5783-M10X20-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | FT800.55A.112 | Прокладка |
Загрузка ...
|
|
| 5 | TS06551080010 | Рычаг обратной связи |
Загрузка ...
|
|
| 5,1 | TS06551080011 | Рычаг обратной связи |
Загрузка ...
|
|
| 5,2 | TD800.55.1-01 | Каток |
Загрузка ...
|
|
| 5,3 | GBT894.1-20 | Кольцо стопорное |
Загрузка ...
|
|
| 6 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 7 | TD800.55.5 | Плечо подъемное |
Загрузка ...
|
|
| 8 | TS06551080004 | Накладка |
Загрузка ...
|
|
| 9 | GBT1096-20X12X80 | Шпонка плоская |
Загрузка ...
|
|
| 10 | FT800.55A.107 | Вал |
Загрузка ...
|
|
| 11 | TD800.55.4 | Плечо подъемное |
Загрузка ...
|
|
| 12 | FT800.55A.115 | Плита нажимная |
Загрузка ...
|
|
| 13 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
