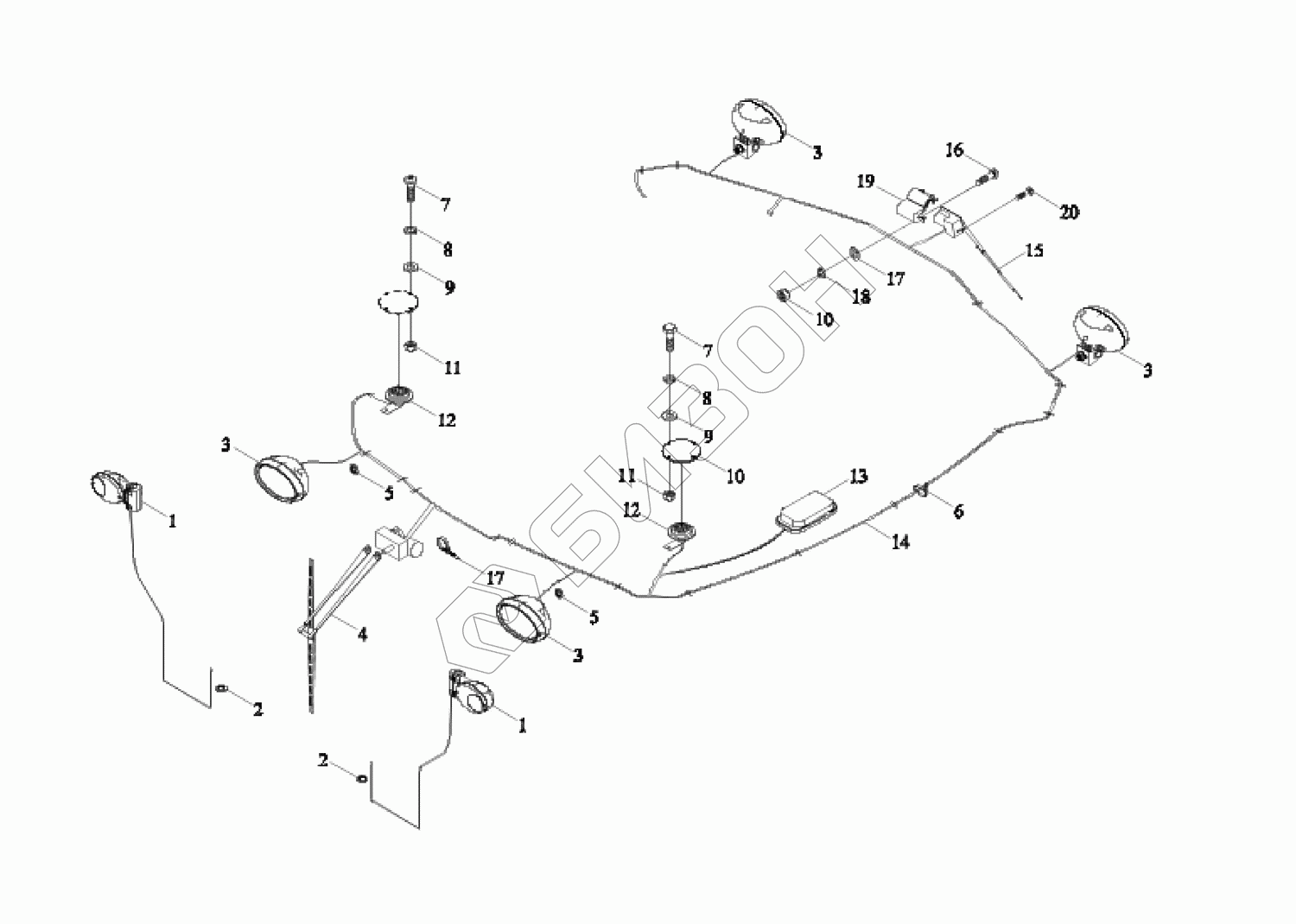

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Монтажный блок жгута проводов верхнего освещения
1
1
2
2
3
3
3
3
4
5
5
6
7
7
8
8
9
9
10
10
10
11
11
12
12
13
14
15
16
17
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06486010000K | TS06486010000K | Монтажный блок жгута проводов верхнего освещения в сборе |
Загрузка ...
|
|
| 1 | TS06486010001K | Лампа поручня |
Загрузка ...
|
|
| 2 | FT65.48.094 | Диафрагма резиновая |
Загрузка ...
|
|
| 3 | TS06486010003 | Лампа |
Загрузка ...
|
|
| 4 | TS06486010005 | Стеклоочиститель |
Загрузка ...
|
|
| 5 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 6 | 3203505D9-L | Держатель |
Загрузка ...
|
|
| 7 | GBT818-M4X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 8 | GBT93-4-A3L | Гровер |
Загрузка ...
|
|
| 9 | GBT97.1-4-A3L | Шайба плоская |
Загрузка ...
|
|
| 10 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 11 | GBT6170-M4-8-A2L | Гайка |
Загрузка ...
|
|
| 12 | TS04486010003 | Динамик |
Загрузка ...
|
|
| 13 | TS06486010006 | Лампа внутренне-верхняя |
Загрузка ...
|
|
| 14 | TS06486010001 | Жгут проводов |
Загрузка ...
|
|
| 15 | TS06486010008 | Стеклоочиститель задний в сборе |
Загрузка ...
|
|
| 16 | GBT818-M5X16-4.8-A2L | Винт |
Загрузка ...
|
|
| 17 | GBT97.1-5-A3L | Шайба плоская |
Загрузка ...
|
|
| 18 | GBT93-5-A3L | Гровер |
Загрузка ...
|
|
| 19 | TS04486010008 | Крышка защитная |
Загрузка ...
|
|
| 20 | GBT845-ST4.8X19 | Саморез |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
