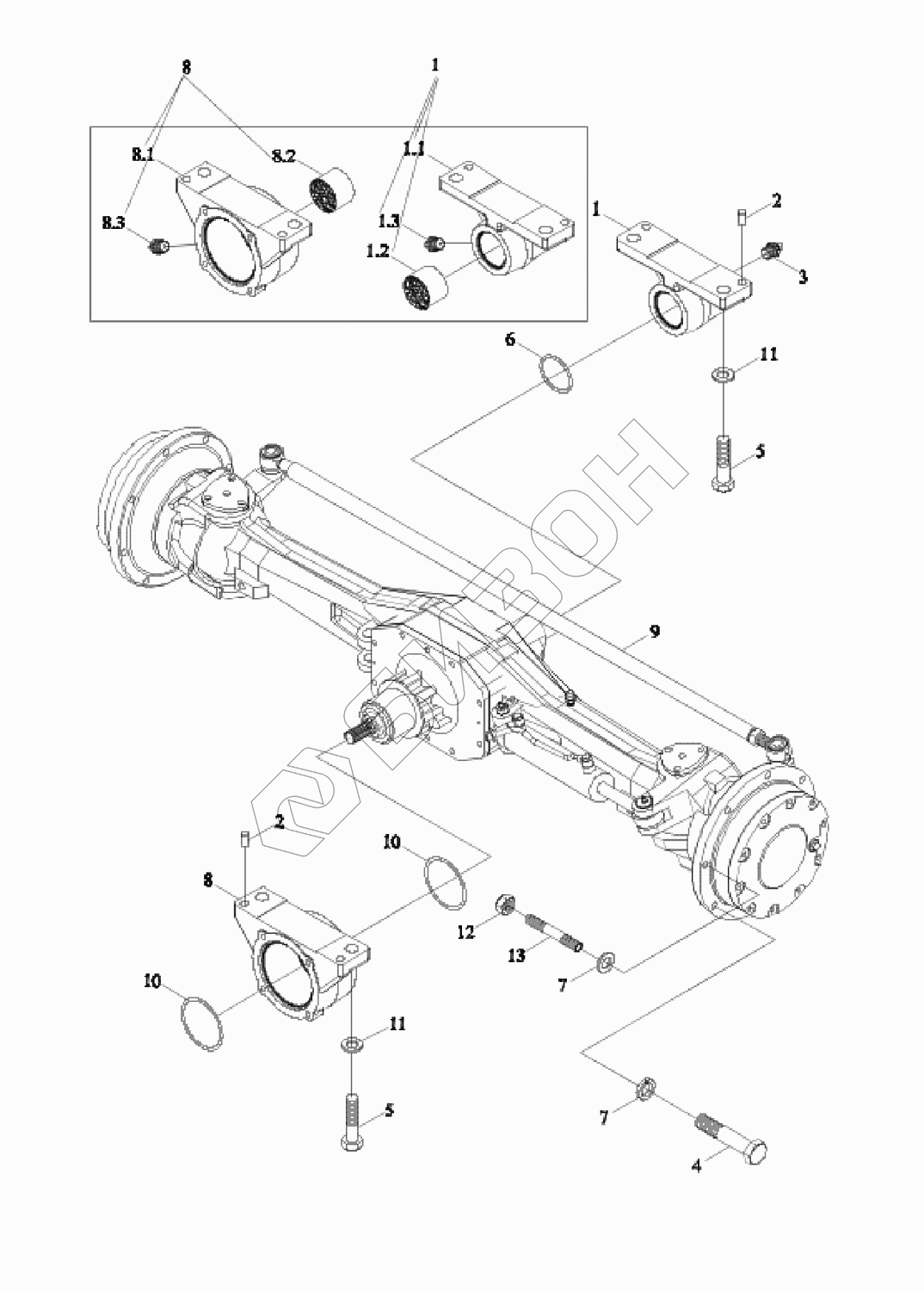

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Мост передний в сборе
1
1
1,1
1,2
1,3
2
2
3
4
5
5
6
7
7
8
8
8,1
8,2
8,3
9
10
10
11
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C311010000K | TD1C311010000K | Передний ведущий мост в сборе |
Загрузка ...
|
|
| 1 | TD904.311G.2 | Опорное основание |
Загрузка ...
|
|
| 1,1 | TD904.311G.2-01 | Опорное основание |
Загрузка ...
|
|
| 1,2 | TD904.311G.2-02 | Втулка |
Загрузка ...
|
|
| 1,3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 2 | GBT119.1-12h8X24-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 4 | GBT5786-M16X1.5X45-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 5 | GBT5786-M18X1.5X60-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | GBT3452.1-90.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7 | FT654.32.104 | Шайба |
Загрузка ...
|
|
| 8 | TD904.311G.3 | Опорное основание |
Загрузка ...
|
|
| 8,1 | TD904.311G.3-01 | Опорное основание |
Загрузка ...
|
|
| 8,2 | FT804.31.103 | Втулка |
Загрузка ...
|
|
| 8,3 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9 | TD1C311010001K | Приводный мост |
Загрузка ...
|
|
| 10 | TD804.311-02 | Колцеобразное уплотнение |
Загрузка ...
|
|
| 11 | FT804.31B.120 | Шайба |
Загрузка ...
|
|
| 12 | GBT6171-M16X1.5-10-A3L | Гайка |
Загрузка ...
|
|
| 13 | TD904.311K-02 | Шпилька с двойной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
