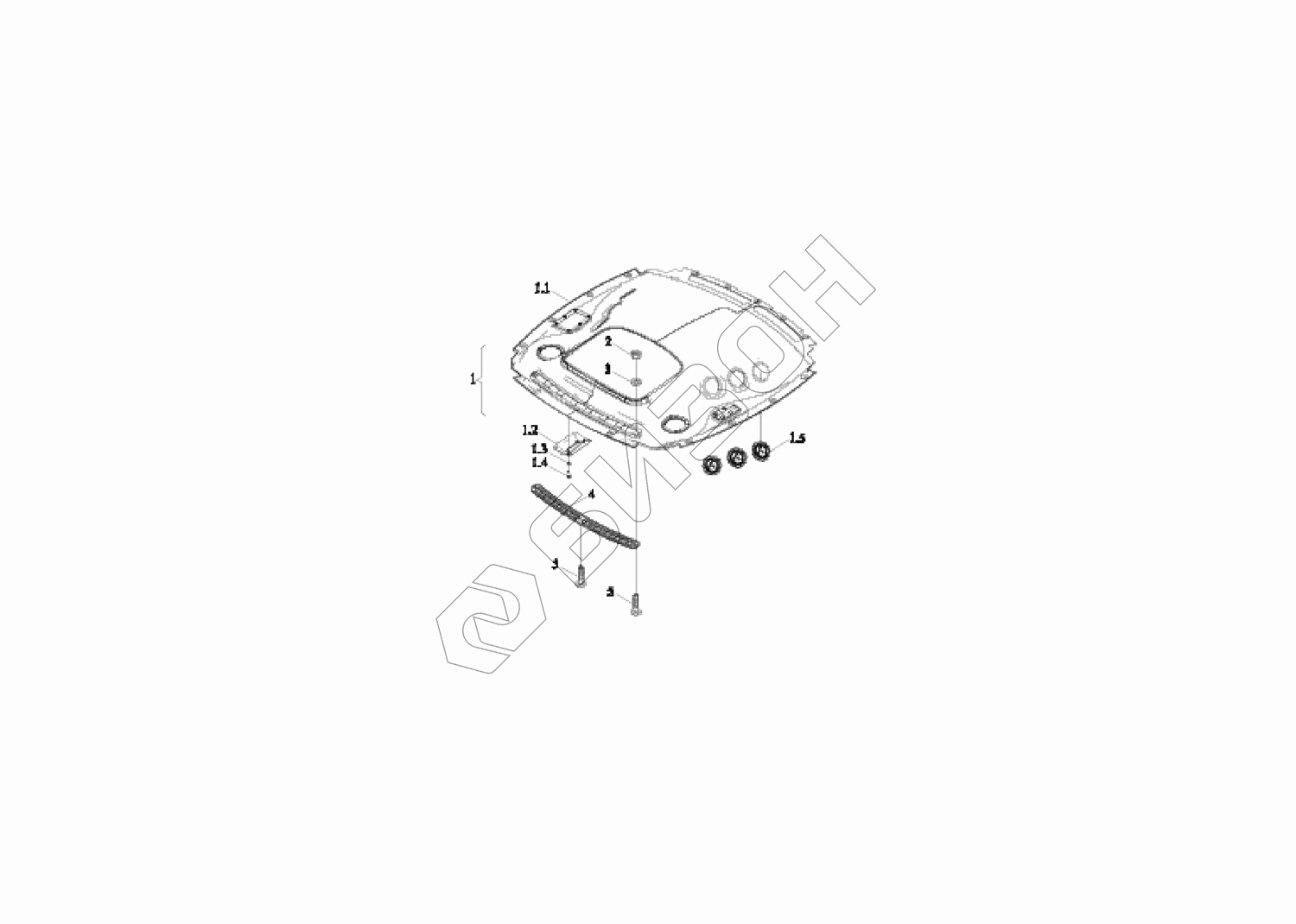

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Облицовка внутренняя 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1,1
1,2
1,3
1,4
1,5
2
3
4
5
5
Позиция на иллюстрации Заводской номер детали Название детали Цена
TS06453011000 TS06453011000 Молдинг внутренний верхний
Загрузка ...
TS06453040000 TS06453040000 Внутренний молдинг в сборе
Загрузка ...
1 TS06453011001 Молдинг внутренний верхний
Загрузка ...
1,1 TS06453011006 Внутренний верхний молдинг
Загрузка ...
1,2 TS06453011005 Плита монтажная
Загрузка ...
1,3 GBT97.1-5-A3L Шайба плоская
Загрузка ...
1,4 GBT818-M5X16-4.8-A2L Винт
Загрузка ...
1,5 GE401Y.33.2.1-03 Выход воздуха
Загрузка ...
2 GBT6170-M6-8-O Гайка
Загрузка ...
3 GBT97.1-6-O Шайба плоская
Загрузка ...
4 TS06453011002 Дефлектор обдува
Загрузка ...
5 GBT818-M6X16-4.8-O Винт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
