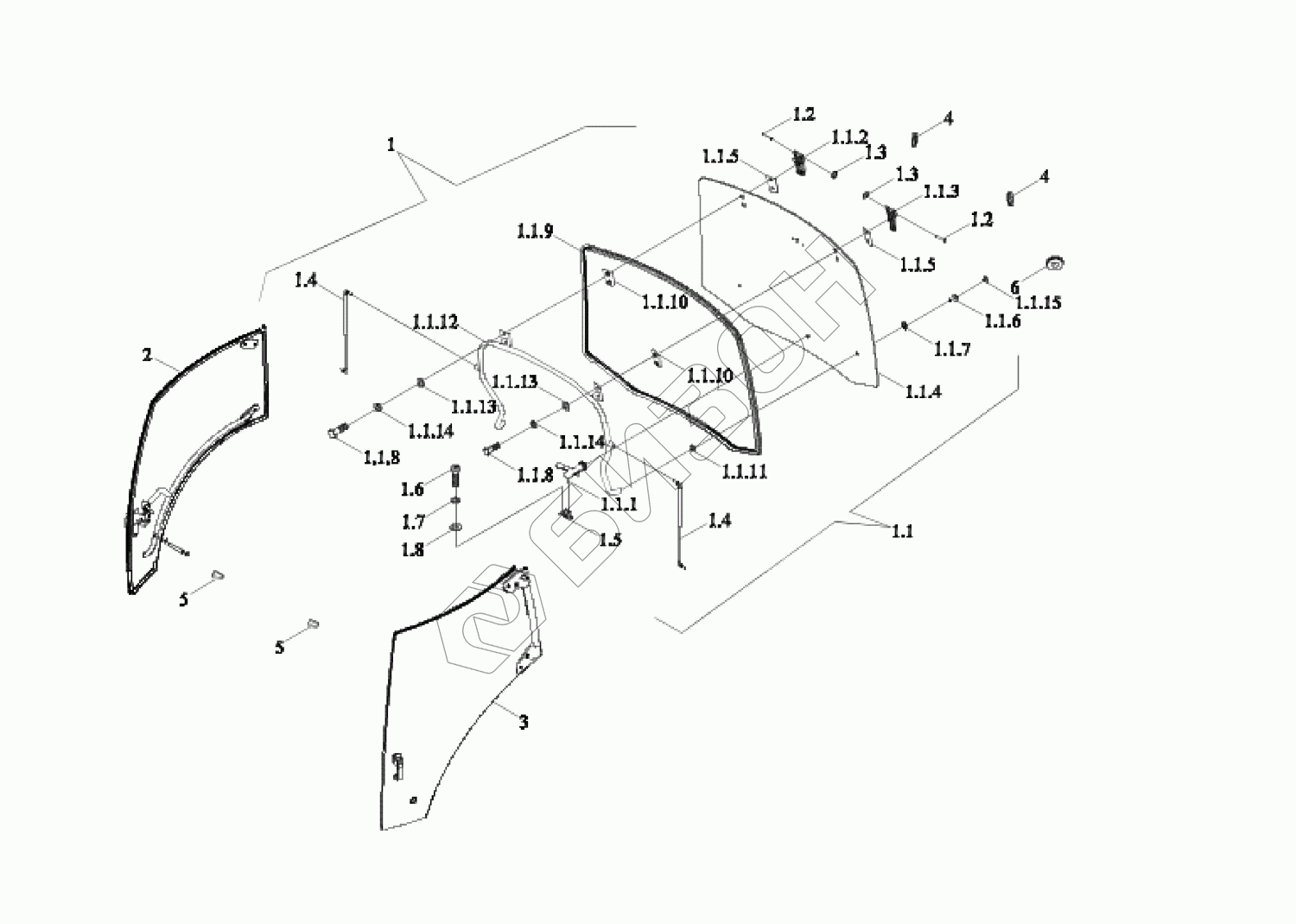

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Стекло заднее, двери
1
1,1
1.1. 1
1.1. 2
1.1. 3
1.1. 4
1.1. 5
1.1. 5
1.1. 6
1.1. 7
1.1. 8
1.1. 8
1.1. 9
1.1. 10
1.1. 10
1.1. 11
1.1. 12
1.1. 13
1.1. 13
1.1. 14
1.1. 14
1.1. 15
1,2
1,2
1,3
1,3
1,4
1,4
1,5
1,6
1,7
1,8
2
3
4
4
5
5
6
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD1C451070000K | TD1C451070000K | Кабина в сборе |
Загрузка ...
|
|
| TS06451020002 | TS06451020002 | Комплектующие кабины |
Загрузка ...
|
|
| 1 | TC03451026000 | Стекло заднее ветровое в сборе |
Загрузка ...
|
|
| 1,1 | TC03451026100 | Жалюзи |
Загрузка ...
|
|
| 1.1. 1 | TS06451016109 | Ручка |
Загрузка ...
|
|
| 1.1. 2 | TS04451046111 | Петля |
Загрузка ...
|
|
| 1.1. 3 | TS04451046110 | Петля |
Загрузка ...
|
|
| 1.1. 4 | TS06451016101 | Стекло |
Загрузка ...
|
|
| 1.1. 5 | TS06451016112 | Подушка |
Загрузка ...
|
|
| 1.1. 6 | TS04451013106 | Болт |
Загрузка ...
|
|
| 1.1. 7 | TD904.451C.2-10 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.1. 8 | GBT5783-M8X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 1.1. 9 | TS06451016108 | Полоса уплотнительная |
Загрузка ...
|
|
| 1.1. 10 | TS04451046113 | Подушка |
Загрузка ...
|
|
| 1.1. 11 | TD904.451C.2-09 | Кольцо прокладочное |
Загрузка ...
|
|
| 1.1. 12 | TS06451016102 | Поручень |
Загрузка ...
|
|
| 1.1. 13 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 1.1. 14 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 1.1. 15 | TS04451013109 | Заглушка |
Загрузка ...
|
|
| 1,2 | TS06451016004 | Ось |
Загрузка ...
|
|
| 1,3 | GBT896-6 | Кольцо ограничительное |
Загрузка ...
|
|
| 1,4 | TS06451016001 | Пружина |
Загрузка ...
|
|
| 1,5 | TS06451016003 | Основание опорное |
Загрузка ...
|
|
| 1,6 | GBT818-M6X20-4.8 | Винт |
Загрузка ...
|
|
| 1,7 | GBT93-6-A0P | Гровер |
Загрузка ...
|
|
| 1,8 | GBT97.1-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 2 | TC03451024000 | Дверь кабинета |
Загрузка ...
|
|
| 3 | TC03451023000 | Дверь левая в сборе |
Загрузка ...
|
|
| 4 | FT65.48.093 | Диафрагма резиновая |
Загрузка ...
|
|
| 5 | TS06451011269 | Подушка |
Загрузка ...
|
|
| 6 | TS06451010010 | Заглушка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
