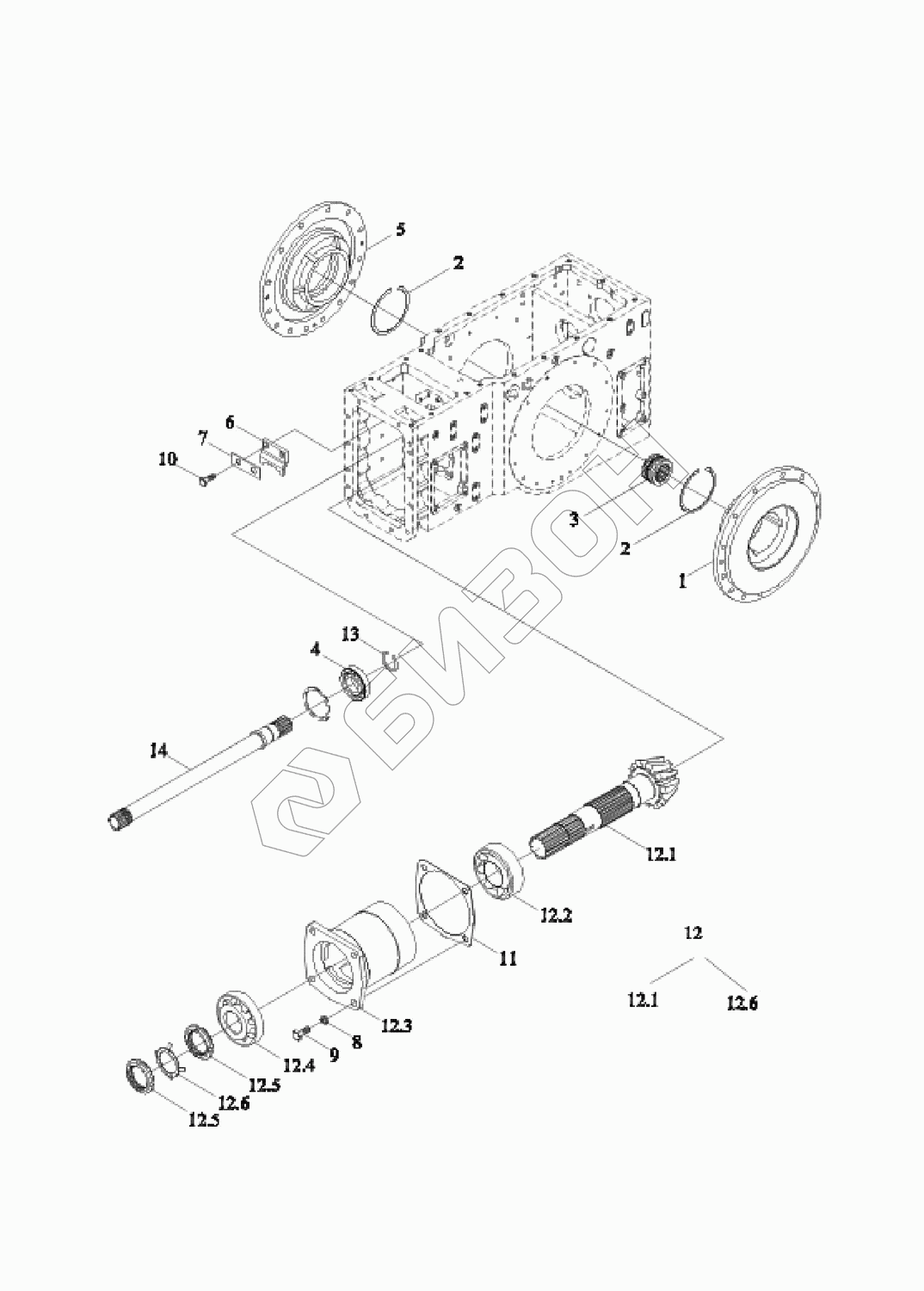

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Центральная передача заднего моста 1
1
2
2
3
4
5
6
7
8
9
10
11
12
12,1
12,1
12,2
12,3
12,4
12,5
12,5
12,6
12,6
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TC05382010000 | TC05382010000 | Центральная передача заднего моста в сборе |
Загрузка ...
|
|
| 1 | FT800.38.108 | Постель подшипника |
Загрузка ...
|
|
| 2 | FT800.38.221 | Прокладка регулировочная |
Загрузка ...
|
|
| 3 | FT800.38.113 | Муфта зубчатого зацепления |
Загрузка ...
|
|
| 4 | GBT276-6306 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 5 | FT800.38.106 | Постель подшипника |
Загрузка ...
|
|
| 6 | FT800.38.123 | Пластина нажимная |
Загрузка ...
|
|
| 7 | FT800.38.124 | Пластина замочная |
Загрузка ...
|
|
| 8 | GBT93-12-A0P | Шайба стандартная пружинная |
Загрузка ...
|
|
| 9 | GBT5783-M12X35-8.8-A3L | Болт |
Загрузка ...
|
|
| 10 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | FT800.38.208 | Прокладка регулировочная |
Загрузка ...
|
|
| 12 | FT800.38.011 | Колесо зубчатое |
Загрузка ...
|
|
| 12,1 | FT800.38.126 | Колесо зубчатое |
Загрузка ...
|
|
| 12,2 | GBT297-32311 | Подшипник |
Загрузка ...
|
|
| 12,3 | FT800.38.205 | Постель подшипника |
Загрузка ...
|
|
| 12,4 | GBT297-30310 | Подшипники конические роликовые |
Загрузка ...
|
|
| 12,5 | FT800.38.207 | Болт |
Загрузка ...
|
|
| 12,6 | GBT858-50 | Кольцо прокладочное |
Загрузка ...
|
|
| 13 | GBT895.2-30 | Кольцо ограничительное |
Загрузка ...
|
|
| 14 | FT800.38.125 | Вал |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
