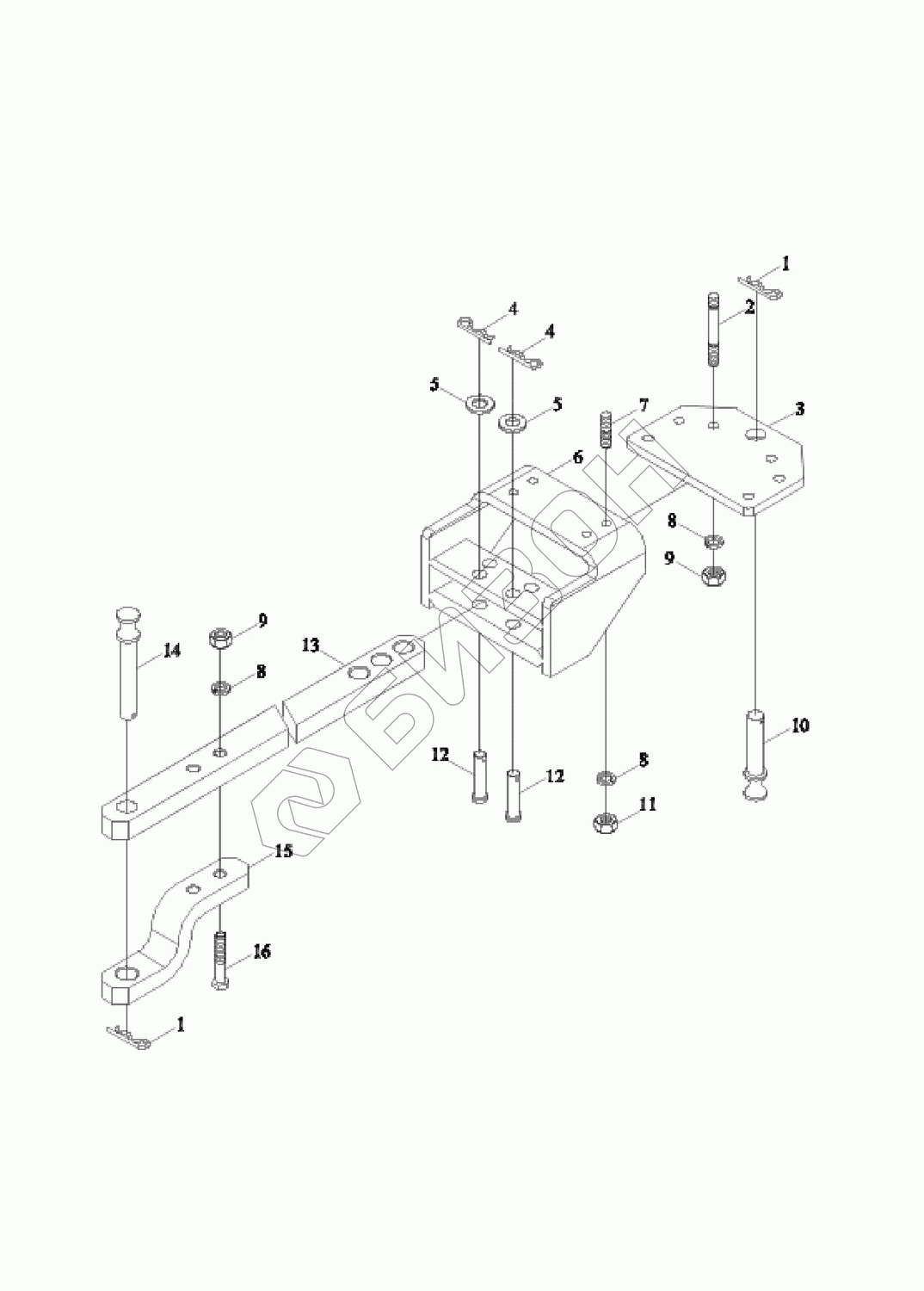

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Тяговое устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
4
5
5
6
7
8
8
8
9
9
10
11
12
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
FT800.35B.001 FT800.35B.001 Тяговое устройство в сборе
Загрузка ...
1 FT800.35.112 Штырь запирающий
Загрузка ...
2 GBT899-GM16-M16X110-10.9-A3L Шпилька
Загрузка ...
3 FT800.35.012 Башмак
Загрузка ...
4 FT300.35A.131 Штифт стопорный
Загрузка ...
5 GBT97.1-20-A0P Шайба плоская
Загрузка ...
6 FT800.35B.010 Тяговая рама
Загрузка ...
7 GBT899-GM16-M16X40-10.9-A3L Шпилька с двойной головкой
Загрузка ...
8 GBT93-16-A0P Гровер
Загрузка ...
9 GBT6170-M16-8-A3L Гайка
Загрузка ...
10 FT800.35.101 Штырь маятниковый
Загрузка ...
11 GBT6173-M16X1.5-8.8-A3L Гайка
Загрузка ...
12 FT800.35B.103 Штырь ограничительный
Загрузка ...
13 FT800.35A.101 Тяга маятниковая
Загрузка ...
14 FT800.35.109 Штифт тяговый
Загрузка ...
15 FT800.35.104 Тяга маятниковая
Загрузка ...
16 GBT5782-M16X90-8.8-A2L Болт
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
