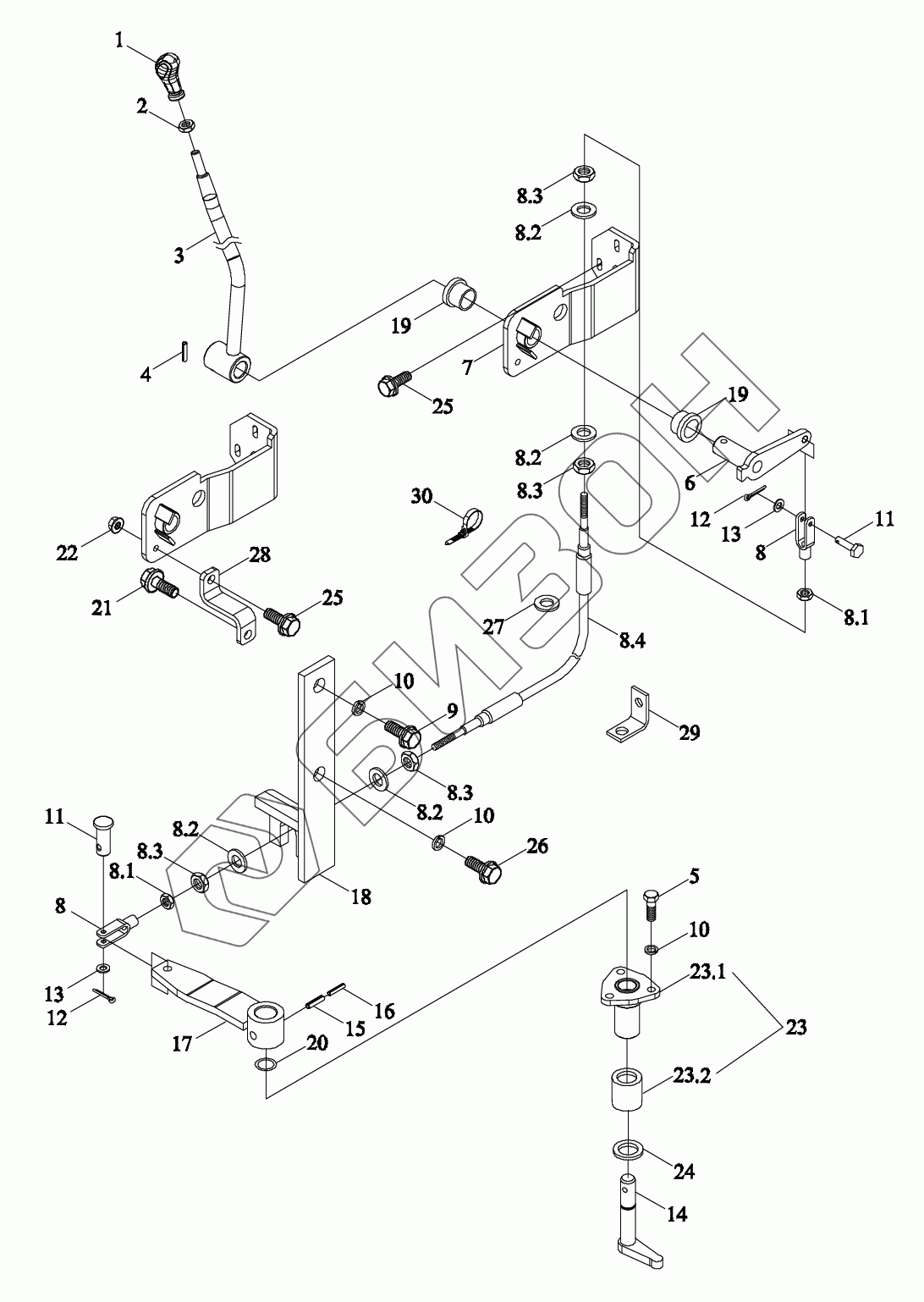

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Боковой механизм управления 1
1
2
3
4
5
6
7
8
8
8.1
8.1
8.2
8.2
8.2
8.2
8.3
8.3
8.3
8.3
8.4
9
10
10
10
11
11
12
12
13
13
14
15
16
17
18
19
19
20
21
22
23
23.1
23.2
24
25
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06373040000 | TS06373040000 | Механизм управления боковой в сборе |
Загрузка ...
|
|
| TS06373010004 | TS06373010004 | Механизм переключения ползучей передачей в сборе |
Загрузка ...
|
|
| 1 | TS06373010038 | Шар рукоятки |
Загрузка ...
|
|
| 2 | GBT6173-M10X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 3 | TX1S373020001 | Рычаг управления |
Загрузка ...
|
|
| 4 | GBT879.3-8X35 | Штифты прочные гибкие цилиндрические |
Загрузка ...
|
|
| 5 | GBT5786-M10X1X25-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 6 | TS06373010025 | Вал |
Загрузка ...
|
|
| 7 | TS06373010007 | Кронштейн |
Загрузка ...
|
|
| 8 | TS06373010017 | Вал гибкий |
Загрузка ...
|
|
| 8.1 | GBT6173-M8X1-05-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 8.2 | GBT97.1-16-A0P | Кольцо прокладочное |
Загрузка ...
|
|
| 8.3 | GBT6173-M16X1.5-05-A3L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 8.4 | TS06373010018 | Вал гибкий |
Загрузка ...
|
|
| 9 | GBT5789-M10X80-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 11 | TG1654.373B.1-01 | Ось |
Загрузка ...
|
|
| 12 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 13 | GBT97.1-8-A3L | Шайба плоская |
Загрузка ...
|
|
| 14 | TD950.373E.1.2 | Вал |
Загрузка ...
|
|
| 15 | GBT879.1-8X35 | Штифт зластичный цилиндрический |
Загрузка ...
|
|
| 16 | GBT879.1-5X35 | Штифт зластичный цилиндрический |
Загрузка ...
|
|
| 17 | TD950.373E.1.4 | Рычаг качающийся |
Загрузка ...
|
|
| 18 | TD950.373E.1.3 | Кронштейн |
Загрузка ...
|
|
| 19 | TD950.373.2-02 | Втулка |
Загрузка ...
|
|
| 20 | GBT3452.1-17.0X1.80G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 21 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 22 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 23 | TG1204.373.1.1.1 | Кронштейн |
Загрузка ...
|
|
| 23.1 | TG1204.373.1.1.1-01 | Кронштейн |
Загрузка ...
|
|
| 23.2 | TG1204.373.1.1.1-03 | Втулка |
Загрузка ...
|
|
| 24 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 25 | GBT16674.1-M8X25-8.8-A2L | Болт шестигранный фланцевый |
Загрузка ...
|
|
| 26 | GBT5789-M10X60-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 27 | TC05373050014 | Уплотнение |
Загрузка ...
|
|
| 28 | TS06373010024 | Кронштейн |
Загрузка ...
|
|
| 29 | TG1204.433-12 | Кронштейн |
Загрузка ...
|
|
| 30 | Q67407200 | Лента стяжная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
