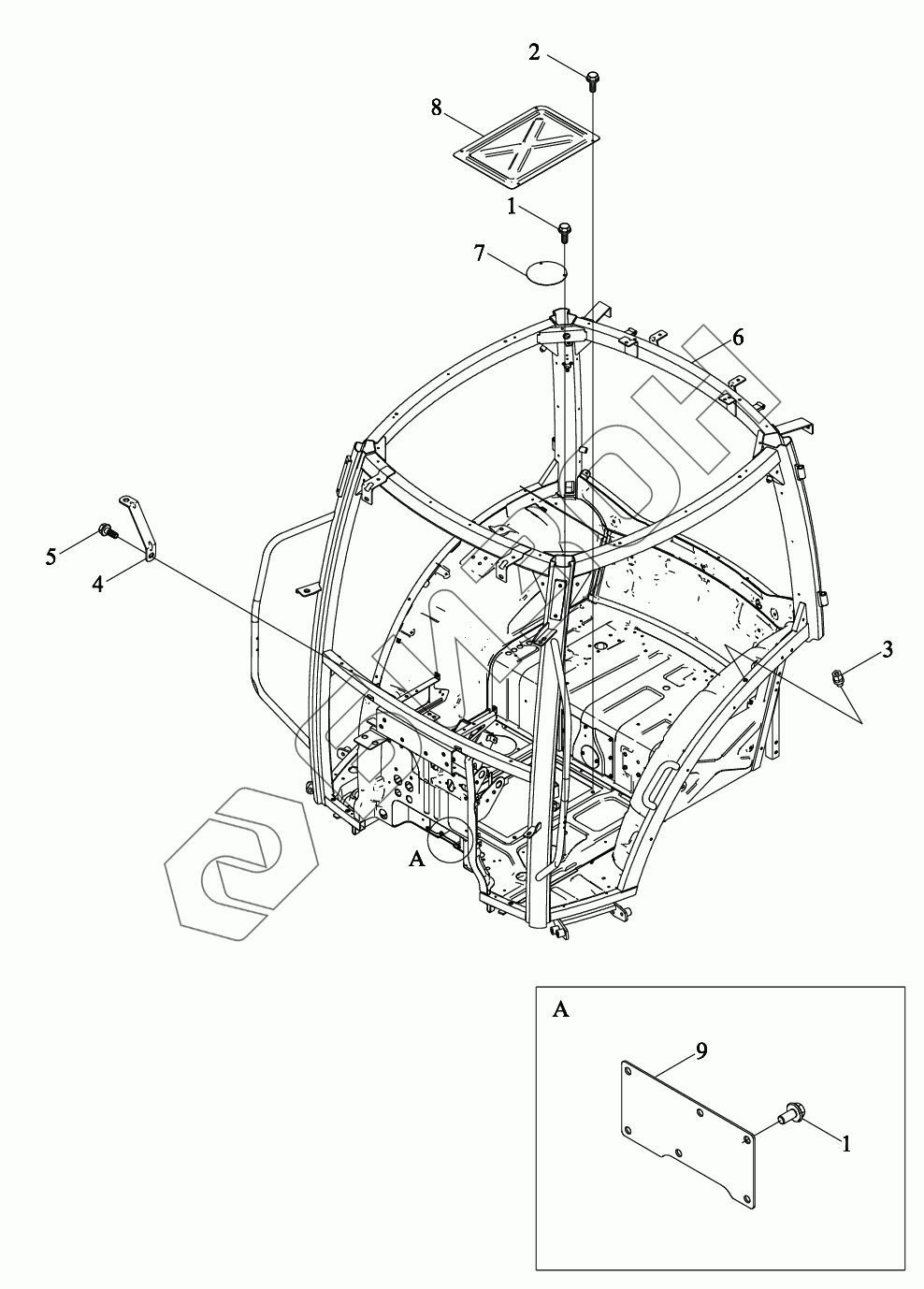

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Кабина комплектующие 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
TD1C451070000K TD1C451070000K Кабина в сборе
Загрузка ...
TD1C451070001K TD1C451070001K Водительский кабинет
Загрузка ...
1 GBT16674.1-M6X12-8.8-A2L Болт с фланцем
Загрузка ...
2 GBT16674.1-M6X16-8.8-A2L Болт с фланцем
Загрузка ...
3 TS06451011153 Гнездо монтажное
Загрузка ...
4 TS06451012030 Соединительная плита
Загрузка ...
5 GBT16674.1-M8X12-8.8-A2L Болт с фланцем
Загрузка ...
6 TD1C451070002K Водительский кабинет
Загрузка ...
7 TS06451012020 Накладка
Загрузка ...
8 TS06451012000 Накладка
Загрузка ...
9 TS06451011081 Накладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
