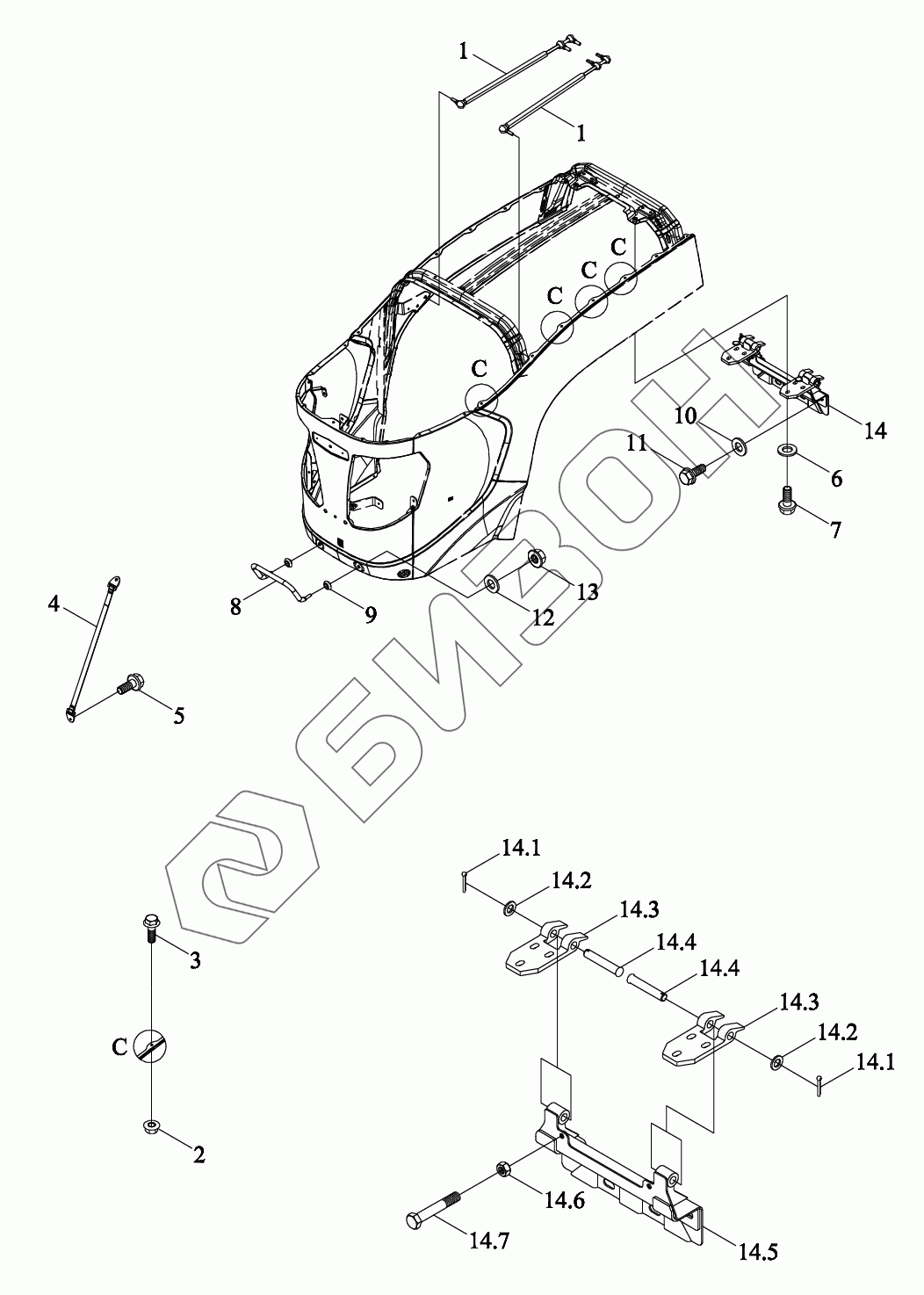

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Капот 2
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14.1
14.1
14.2
14.2
14.3
14.3
14.4
14.4
14.5
14.6
14.7
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06471010000 | TS06471010000 | Капот в сборе |
Загрузка ...
|
|
| 1 | TS06471016000 | Пружина |
Загрузка ...
|
|
| 2 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 3 | GBT16674.1-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TS06471010003 | Вытяжная верёвка |
Загрузка ...
|
|
| 5 | GBT16674.1-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 7 | GBT16674.1-M10X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 8 | TS04471010003 | Ручка |
Загрузка ...
|
|
| 9 | TD800.471A-05 | Подушка |
Загрузка ...
|
|
| 10 | GBT96.1-12-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | GBT16674.1-M12X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 12 | GBT97.1-12-A3L | Шайба плоская |
Загрузка ...
|
|
| 13 | GBT6177.1-M12-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | TS06471013000 | Шарнир |
Загрузка ...
|
|
| 14.1 | GBT91-4X32-A0P | Шплинт |
Загрузка ...
|
|
| 14.2 | GBT97.1-16-A0P | Кольцо прокладочное |
Загрузка ...
|
|
| 14.3 | FT800B.47B.161 | Петля |
Загрузка ...
|
|
| 14.4 | GBT882-B16X90-A0P | Ось |
Загрузка ...
|
|
| 14.5 | TS06471013001 | Кронштейн |
Загрузка ...
|
|
| 14.6 | GBT6170-M8-8-A2L | Гайка |
Загрузка ...
|
|
| 14.7 | GBT5783-M8X50-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
