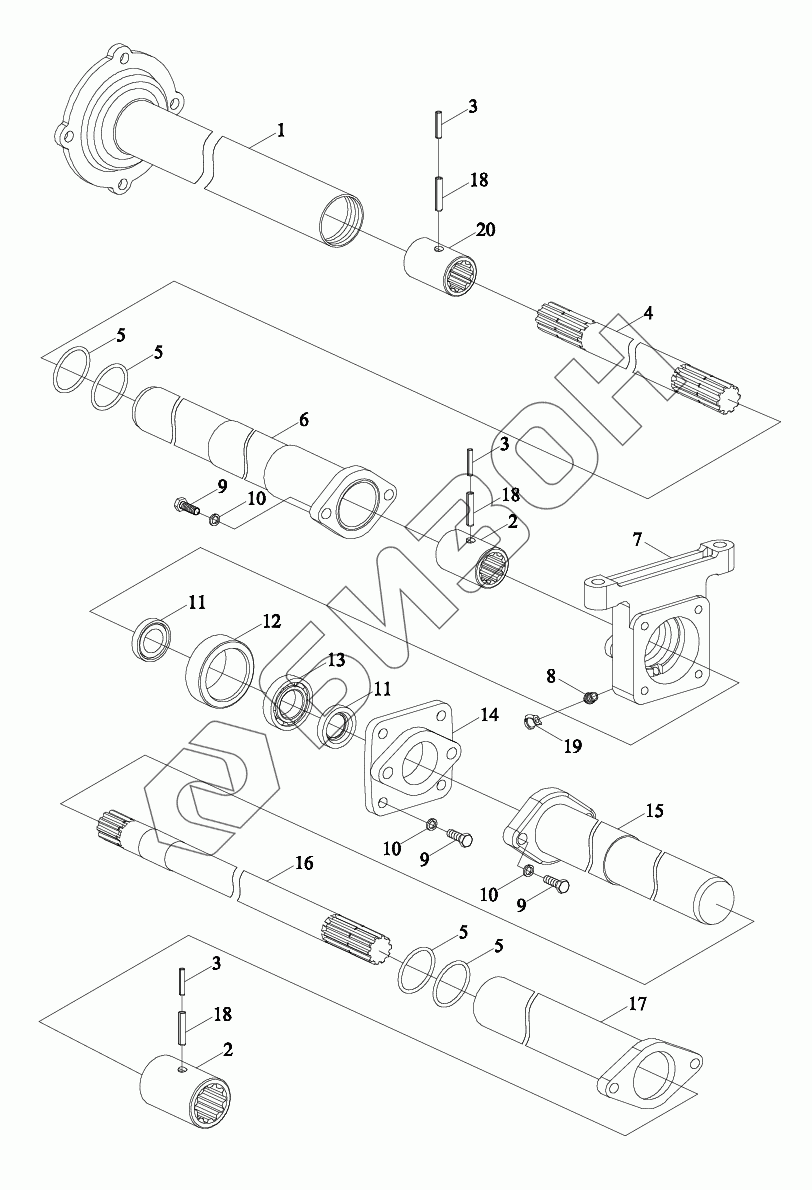

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Приводной вал и защитный кожух
1
2
2
3
3
3
4
5
5
5
5
6
7
8
9
9
9
10
10
10
11
11
12
13
14
15
16
17
18
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TD904.422.1 | TD904.422.1 | Монтажный блок приводного вала и защитного кожуха раздаточной коробки |
Загрузка ...
|
|
| TD904.422 | TD904.422 | Приводной вал и защитный кожух раздаточной коробки в сборе |
Загрузка ...
|
|
| 1 | FT804.42.016 | Чехол защитный |
Загрузка ...
|
|
| 2 | FT804.42.123b | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 3 | GBT879.1-3.5X40 | Штырь эластичный цилиндрический |
Загрузка ...
|
|
| 4 | FT804.42.130b | Вал |
Загрузка ...
|
|
| 5 | GBT3452.1-46.2X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | FT804.42.015 | Внутренний защитный чехол |
Загрузка ...
|
|
| 7 | FT804A.42.129 | Основание опорное |
Загрузка ...
|
|
| 8 | JBT7940.1-M10X1 | Пресс-масленка |
Загрузка ...
|
|
| 9 | GBT5783-M10X30-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | GBT93-10-A3L | Гровер |
Загрузка ...
|
|
| 11 | GBT9877.1-FB30X52X7D | Втулка уплотнительная |
Загрузка ...
|
|
| 12 | FT804.42.128 | Кольцо резиновое |
Загрузка ...
|
|
| 13 | GBT276-6006 | Подшипник |
Загрузка ...
|
|
| 14 | FT804.42.127 | Крышка |
Загрузка ...
|
|
| 15 | FT804.42.014 | Чехол внутренний защитный |
Загрузка ...
|
|
| 16 | FT804.42.125b | Вал приводный |
Загрузка ...
|
|
| 17 | FT804.42.011 | Чехол защитный |
Загрузка ...
|
|
| 18 | GBT879.1-6X40 | Штырь цилиндрический эластичный |
Загрузка ...
|
|
| 19 | TD800.311C.1-01 | Колпачок пылезащитный |
Загрузка ...
|
|
| 20 | FT804.42.123c | Рукав внутренний шлицевой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
