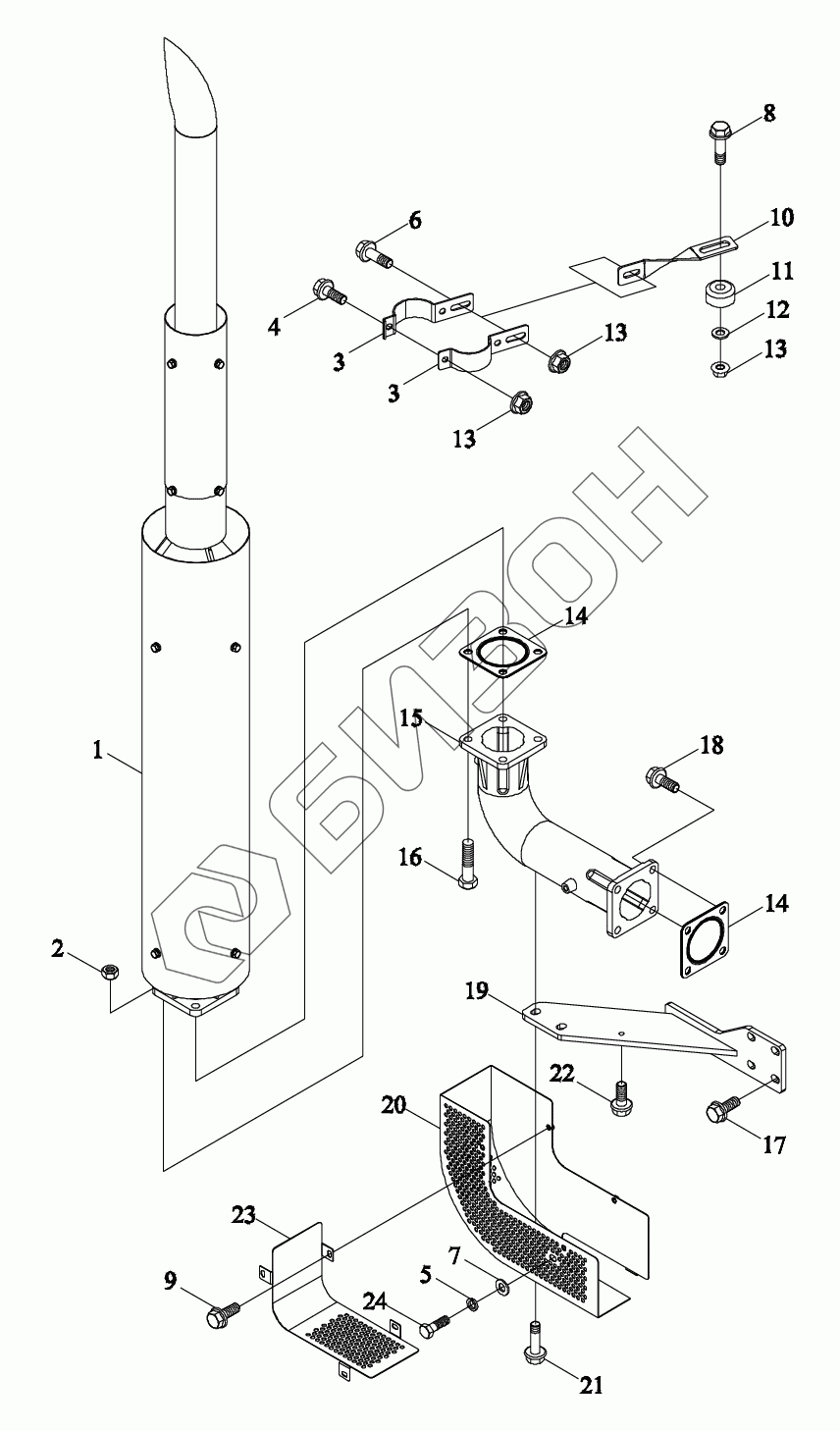

Графический каталог запасных частей к технике: LOVOL TD1SA904-029K. Выпускная система
1
2
3
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TS06220030000 | TS06220030000 | Выхлопная система в сборе |
Загрузка ...
|
|
| 1 | TD1200.22.1 | Глушитель |
Загрузка ...
|
|
| 2 | SPL6175PT-M10X1.5-8F3 | Болт |
Загрузка ...
|
|
| 3 | TD1200.22B-01 | Струбцина |
Загрузка ...
|
|
| 4 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT93-8-A0P | Гровер |
Загрузка ...
|
|
| 6 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT97.1-8-A0P | Шайба плоская |
Загрузка ...
|
|
| 8 | GBT5789-M8X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | TC05220040001 | Рычаг рычага |
Загрузка ...
|
|
| 11 | TC03220080007 | Подушка |
Загрузка ...
|
|
| 12 | GBT96.1-8-A0P | Шайба большая |
Загрузка ...
|
|
| 13 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 14 | FT900.22A.040 | Прокладка герметическая |
Загрузка ...
|
|
| 15 | TS06220010012 | Угольник выхлопной |
Загрузка ...
|
|
| 16 | GBT5783-M10X35-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 17 | GBT5789-M10X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT5789-M10X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 19 | TS06220010001 | Кронштейн |
Загрузка ...
|
|
| 20 | TS06220010004 | Решётка защитная |
Загрузка ...
|
|
| 21 | GBT5789-M10X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 22 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 23 | TS06220010003 | Решётка защитная |
Загрузка ...
|
|
| 24 | GBT5783-M8X16-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
